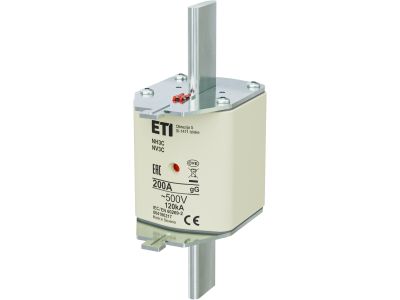

Wkładka bezpiecznikowa (topikowa) NH3C 200A gG 500V zwłoczna | 004186217 Eti

Alternatywny kod produktu: NH3C gG 200A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3C o prądzie znamionowym 200 A i napięciu 500 V AC to element zabezpieczający klasy gG (zwłoczny), przeznaczony do ochrony przewodów i kabli przed skutkami przeciążeń i zwarć. Dzięki charakterystyce zwłocznej umożliwia przepływ prądów rozruchowych bez zbędnego zadziałania, co jest typowe dla wkładek gG stosowanych w obwodach z silnikami czy transformatorami. Wkładka nożowa NH3C pasuje do standardowych podstaw bezpiecznikowych.

• Prąd znamionowy 200 A: umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu w instalacjach przemysłowych i komercyjnych bez ryzyka niepotrzebnych wyłączeń przy normalnej pracy.
• Napięcie znamionowe 500 V AC: zapewnia pracę w typowych sieciach niskiego napięcia, spotykanych w rozdzielnicach głównych i podrozdzielniach.
• Charakterystyka gG (zwłoczna): gwarantuje ochronę przewodów przed przeciążeniem i zwarciem, a jednocześnie dopuszcza krótkotrwałe przeciążenia, co zwiększa niezawodność instalacji.
• Typ wkładki NH3C: standardowy wymiar wkładki nożowej, kompatybilny z podstawami bezpiecznikowymi serii NH3C – łatwa wymiana i dostępność na rynku.
• Konstrukcja topikowa: niezawodne i sprawdzone rozwiązanie stosowane od lat w rozdzielnicach, gwarantujące powtarzalność parametrów zabezpieczenia.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Przeznaczona do stosowania w instalacjach wykonanych zgodnie z aktualnymi przepisami elektrycznymi.

Zastosowanie

Wkładka NH3C 200A gG znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane jest niezawodne zabezpieczenie przewodów i kabli przed przeciążeniem i zwarciem. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Ochrona linii kablowych w budynkach przemysłowych, magazynach i obiektach użyteczności publicznej.
• Zabezpieczenie obwodów zasilających silniki elektryczne, transformatory oraz inne urządzenia o charakterystyce rozruchowej.
• Stosowana jako element wymienny w rozłącznikach bezpiecznikowych z podstawami NH3C.
• Idealna do wymiany w istniejących rozdzielnicach w ramach prac utrzymaniowych i modernizacyjnych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Wkładkę wkłada się w odpowiednią podstawę bezpiecznikową (np. rozłącznik bezpiecznikowy z gniazdami NH3C), dbając o prawidłowe dociśnięcie i kontakt. Nie wolno stosować wkładek o wyższym prądzie znamionowym niż dopuszczalny dla zabezpieczanego obwodu.

FAQ

• Czy wkładka posiada podświetlenie? Nie, wkładka bezpiecznikowa topikowa nie jest wyposażona w elementy podświetlające. Stan zadziałania można sprawdzić wizualnie po wyjęciu wkładki z podstawy.
• Jaki jest stopień ochrony (IP) wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej oraz obudowy rozdzielnicy. Sama wkładka nie ma określonego IP – montowana w rozdzielnicy o odpowiednim IP zapewnia wymagane zabezpieczenie.
• Jak odróżnić wkładkę zwłoczną gG od szybkiej gL? Oznaczenie na wkładce: litera „g” oznacza pełnozakresową ochronę przewodów (do 500 V), a druga litera określa charakterystykę – „G” (zwłoczna, do zabezpieczania kabli i przewodów) lub „L” (szybka, do zabezpieczania półprzewodników). Dodatkowo symbole na wkładce oraz karta katalogowa producenta jednoznacznie określają typ.
