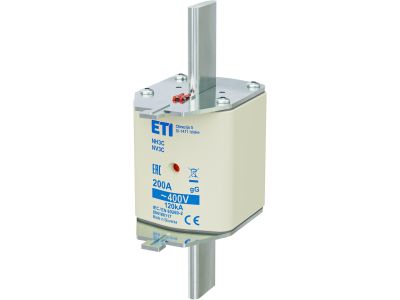

Wkładka bezpiecznikowa (topikowa) NH3C 200A gG 400V zwłoczna | 004186117 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C 200A zwłoczna 400V to kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Przeznaczona do rozłączników bezpiecznikowych typu NH, zapewnia selektywność ochrony w układach o napięciu do 400V. Charakterystyka zwłoczna gG (pełnozakresowa) gwarantuje szybkie działanie przy zwarciu i opóźnione przy przeciążeniach – optymalna ochrona dla obwodów z silnikami i odbiornikami o charakterze indukcyjnym.

• Prąd znamionowy 200A: Wysoka obciążalność prądowa – idealna do zabezpieczenia głównych obwodów zasilania i rozdzielnic.
• Charakterystyka zwłoczna gG: Zapewnia ochronę przed zwarciami (szybkie działanie) oraz przeciążeniami (opóźnione działanie), chroniąc wrażliwe odbiorniki.
• Napięcie znamionowe 400V: Przeznaczona do instalacji trójfazowych i sieci 400V AC, kompatybilna z rozłącznikami NH.
• Typ NH3C: Standardowy wymiar wkładki NH3C, pasujący do większości rozłączników bezpiecznikowych tej klasy.
• Zastosowanie w obwodach indukcyjnych: Odpowiednia do zabezpieczania silników, transformatorów i innych odbiorników o charakterze indukcyjnym.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, dotyczące bezpieczników topikowych niskiego napięcia. Posiada oznaczenie CE i jest zgodna z dyrektywami europejskimi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3C 200A zwłoczna 400V znajduje zastosowanie w rozdzielnicach i układach zabezpieczeń instalacji elektrycznych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Zabezpieczenie głównych obwodów zasilania w budynkach mieszkalnych i komercyjnych.
• Ochrona obwodów silnikowych w maszynach przemysłowych i układach napędowych.
• Stosowanie w rozłącznikach bezpiecznikowych NH w instalacjach trójfazowych.
• Zabezpieczenie transformatorów i układów zasilających o podwyższonym poborze prądu.

Wskazówki Montażowe

Montaż i wymiana wkładki powinna być przeprowadzana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed montażem upewnić się, że prąd znamionowy wkładki odpowiada obwodowi (zgodnie z dokumentacją projektową). Wkładkę należy umieścić w odpowiednim rozłączniku NH3C, upewniając się, że styki są czyste i nieuszkodzone. Po montażu sprawdzić poprawność działania układu zabezpieczeń.

FAQ

• Czy wkładka NH3C 200A zwłoczna nadaje się do zabezpieczenia obwodów z silnikami? Tak – charakterystyka zwłoczna gG zapewnia ochronę zarówno przy zwarciach, jak i przeciążeniach typowych dla układów z silnikami.
• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG (pełnozakresowa) działa szybko przy zwarciu i opóźniono przy przeciążeniu, natomiast gM jest dedykowana głównie dla silników i działa wolniej przy przeciążeniach.
• Czy wkładka jest kompatybilna z rozłącznikami innych producentów? Tak – typ NH3C jest standardowym wymiarem, więc wkładka powinna pasować do większości rozłączników NH dostępnych na rynku.
