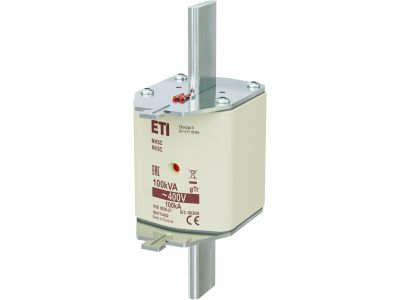

Wkładka bezpiecznikowa (topikowa) NH3C 144A gTr 400V 100kVA transformatorowa | 004115402 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C o charakterystyce gTr została zaprojektowana przez renomowanego producenta ETI z myślą o precyzyjnej ochronie transformatorów mocy. Prąd znamionowy wynoszący 144A jest ściśle dopasowany do ochrony jednostek o mocy pozornej 100kVA przy napięciu znamionowym 400V AC. Wykorzystanie wielkości fizycznej NH3C (wersja kompaktowa) pozwala na optymalizację miejsca w rozdzielnicach przy zachowaniu pełnej wydajności prądowej. Charakterystyka gTr jest unikalna, ponieważ uwzględnia dopuszczalne przeciążenia transformatora, reagując dopiero w momencie wystąpienia zagrożenia dla izolacji uzwojeń, co minimalizuje ryzyko nieuzasadnionych przerw w dostawie energii.

• Prąd znamionowy: 144A, dedykowany dla transformatorów 100kVA.
• Charakterystyka gTr: Specjalistyczna krzywa czasowo-prądowa chroniąca przed skutkami zwarć i przeciążeń w obwodach transformatorowych.
• Wysoka zdolność zwarciowa: Zapewnia bezpieczeństwo instalacji nawet przy bardzo wysokich prądach błędnych.
• Niskie straty mocy: Konstrukcja wkładki minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy IEC 60269 oraz VDE 0636, co jest gwarancją powtarzalności parametrów technicznych i najwyższego poziomu bezpieczeństwa w instalacjach przemysłowych. Wkładka przeszła zaawansowane testy laboratoryjne potwierdzające jej zdolność do selektywnej współpracy z innymi zabezpieczeniami w układzie elektroenergetycznym. Posiada certyfikację CE, co dopuszcza ją do użytku na całym rynku europejskim w profesjonalnych systemach rozdziału energii.

Zastosowanie

Wkładka NH3C 144A gTr znajduje zastosowanie przede wszystkim w sektorze energetyki zawodowej oraz w dużych zakładach przemysłowych posiadających własne stacje transformatorowe. Jest montowana w złączach kablowych, rozdzielnicach głównych oraz w szafach niskiego napięcia po stronie wtórnej transformatora. Dzięki charakterystyce gTr, idealnie nadaje się do ochrony urządzeń, gdzie wymagana jest wysoka odporność na prądy rozruchowe przy jednoczesnej czułości na długotrwałe przeciążenia mogące uszkodzić transformator 100kVA.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego (manewrowego). Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe (podstawa NH) jest czyste i wolne od śladów utlenienia, co zapewni optymalny styk elektryczny i zapobiegnie przegrzewaniu się zacisków. Należy zwrócić uwagę na pewne osadzenie wkładki w szczękach podstawy. Ze względu na charakterystykę pracy transformatorowej, zaleca się regularne przeglądy termowizyjne połączeń śrubowych w celu weryfikacji momentu dokręcenia przewodów w podstawie bezpiecznikowej.

FAQ

• Czy wkładkę gTr można zastąpić standardową wkładką gG? Nie jest to zalecane. Wkładki gTr są kalibrowane w kVA i dopasowane do charakterystyki cieplnej transformatora, podczas gdy wkładki gG mają inną charakterystykę czasowo-prądową, co może prowadzić do braku pełnej ochrony lub przedwczesnych zadziałań.
• Do jakiej mocy transformatora dedykowany jest model 144A? Ten konkretny model o prądzie 144A jest przeznaczony do ochrony transformatorów o mocy znamionowej 100kVA przy napięciu 400V.
• Czy wkładka NH3C pasuje do standardowych podstaw NH3? Tak, rozmiar NH3C (compact) posiada te same wymiary styków nożowych co standardowe NH3, co pozwala na montaż w typowych podstawach bezpiecznikowych wielkości 3.
