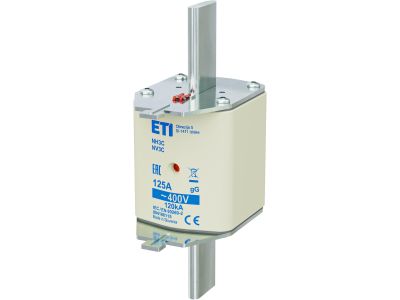

Wkładka bezpiecznikowa (topikowa) NH3C 125A gG 400V zwłoczna | 004186115 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3C 125A, 400V zwłoczna to kluczowy element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Zaprojektowana do montażu w podstawach bezpiecznikowych NH3, zapewnia skuteczną izolację uszkodzonych odcinków sieci, chroniąc urządzenia i instalacje przed uszkodzeniami termicznymi i mechanicznymi.

• Prąd znamionowy 125A: Zapewnia ochronę obwodów o wysokim poborze mocy, typowych dla przemysłowych układów zasilania.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych o napięciu międzyprzewodowym 400V, zgodnie z europejskim standardem zasilania.
• Charakterystyka zwłoczna (gG): Umożliwia krótkotrwałe przeciążenia (np. rozruch silników), blokując dopiero trwałe zagrożenie zwarciowe – minimalizuje niepotrzebne wyłączenia.
• Klasa NH3C: Wysoka wytrzymałość zwarciowa i zdolność gaszenia łuku elektrycznego, co gwarantuje niezawodność nawet w ekstremalnych warunkach.
• Uniwersalne zastosowanie: Kompatybilna z podstawami bezpiecznikowymi NH3, standardowo stosowanymi w układach rozdzielczych i tablicach bezpiecznikowych.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 i PN-EN 60269-2 dotyczących wkładek topikowych niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3C 125A zwłoczna znajduje zastosowanie w układach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, szczególnie w środowiskach przemysłowych i energetyce.

• Zabezpieczanie obwodów zasilających silniki elektryczne o dużym poborze prądu.
• Ochrona linii zasilających w rozdzielniach nn (niskiego napięcia) w budynkach przemysłowych i komercyjnych.
• Stosowanie w układach rozruchowych i zasilających maszyny o charakterze impulsowym (np. prasy, podajniki).
• Montaż w tablicach bezpiecznikowych typu NH3 w stacjach transformatorowych i szafach sterowniczych.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Podstawa bezpiecznikowa musi być sucha i wolna od zanieczyszczeń. Wkładkę wprowadza się pionowo w gniazdo podstawy, dociskając do styku – ważne jest, aby docisk był równomierny, bez nadmiernej siły. Po montażu należy sprawdzić stan styków i obecność ewentualnych uszkodzeń mechanicznych. Wymianę wkładki przeprowadzać wyłącznie przy odłączonym napięciu, stosując odpowiednie narzędzia izolowane.

FAQ

• Czy wkładka NH3C 125A jest kompatybilna z podstawami NH00? Nie – wkładka NH3C jest przeznaczona wyłącznie do podstaw bezpiecznikowych klasy NH3. Do podstaw NH00 należy stosować wkładki klasy NH00.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (pełnozakresowa) oferuje ochronę zarówno przed zwarciami, jak i przeciążeniami, z możliwością tolerowania krótkotrwałych przeciążeń (np. rozruch silnika). Charakterystyka gL jest bardziej czuła na przeciążenia.
• Czy wkładka może być stosowana w sieciach 230V? Tak, wkładka NH3C 125A 400V może być stosowana również w sieciach 230V – jej napięcie znamionowe 400V stanowi górną granicę zakresu roboczego.
