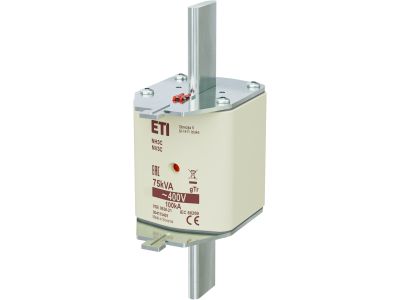

Wkładka bezpiecznikowa (topikowa) NH3C 108A gTr 400V 75kVA transformatorowa | 004115401 Eti

Alternatywny kod produktu: NH3C gTr 108A/400V 75kVA

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa NH3C gTr o prądzie znamionowym 108 A i napięciu 400 V, przeznaczona do zabezpieczania transformatorów o mocy do 75 kVA. Jej charakterystyka transformatorowa gTr została dobrana tak, aby przepuszczać wysokie prądy rozruchowe transformatora, eliminując zbędne zadziałania, a jednocześnie skutecznie odcinać zwarcia i przeciążenia. Symbol katalogowy: 004115401.

• Prąd znamionowy 108 A: Gwarantuje bezpieczną pracę w obwodach transformatorowych o znacznym obciążeniu, bez ryzyka nadmiernego nagrzewania się wkładki.
• Napięcie znamionowe 400 V AC: Przystosowany do sieci niskiego napięcia 400 V, powszechnie stosowanych w instalacjach przemysłowych i energetycznych.
• Charakterystyka gTr (transformatorowa): Opóźniona charakterystyka czasowo-prądowa zaprojektowana z myślą o specyficznych prądach rozruchowych transformatorów – zapobiega niepotrzebnym wyłączeniom przy załączaniu.
• Moc transformatora do 75 kVA: Dedicated dla transformatorów suchych i olejowych o mocy do 75 kVA, zapewniając optymalną ochronę przed zwarciami i przeciążeniami.
• Wielkość NH3C: Standardowy rozmiar wkładki bezpiecznikowej NH3C – kompatybilna z typowymi podstawami bezpiecznikowymi w rozdzielnicach, co ułatwia wymianę i serwis.

Zgodność z Normami

Wkładka bezpiecznikowa NH3C gTr spełnia wymagania obowiązujących norm europejskich dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Produkt został zaprojektowany i wyprodukowany zgodnie z uznanymi standardami branżowymi, co gwarantuje wysoką jakość i bezpieczeństwo eksploatacji.

Zastosowanie

Wkładka bezpiecznikowa NH3C gTr jest przeznaczona przede wszystkim do zabezpieczania transformatorów mocy w instalacjach energetycznych i przemysłowych. Sprawdza się w obwodach, gdzie występują duże prądy rozruchowe, wymagające opóźnionego zadziałania bezpiecznika.

• Zabezpieczanie transformatorów suchych i olejowych o mocy do 75 kVA przed skutkami zwarć i przeciążeń.
• Ochrona obwodów pierwotnych i wtórnych transformatorów w rozdzielnicach głównych i podrozdzielniach.
• Stosowanie w instalacjach przemysłowych, komercyjnych oraz energetyce zawodowej, gdzie wymagana jest niezawodna ochrona ciągłości zasilania.
• Zastosowanie w układach automatyki budynkowej i sterowania, które opierają się na stabilnym zasilaniu transformatorowym.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH3C zamontowanej na szynie TH35 (DIN). Przekrój przewodów dobierz do prądu znamionowego 108 A zgodnie z obowiązującymi normami. Moment dokręcania oraz inne szczegóły montażowe stosuj zgodnie z dokumentacją techniczną producenta podstawy bezpiecznikowej.

FAQ

• Jaka jest charakterystyka gTr i do czego służy? Charakterystyka gTr (transformatorowa) to opóźniona charakterystyka czasowo-prądowa bezpiecznika topikowego. Zaprojektowana jest tak, aby przepuszczać prądy rozruchowe transformatorów (np. przy załączaniu), które mogą być kilkukrotnie wyższe od prądu znamionowego, a jednocześnie skutecznie wyłączać zwarcia i przeciążenia. Nie zaleca się jej stosowania do zabezpieczania silników – w takim przypadku należy wybrać wkładki z charakterystyką gG lub aM.
• Czy wkładka jest podświetlana lub sygnalizuje przepalenie? Standardowa wkładka bezpiecznikowa NH3C gTr nie posiada wbudowanego wskaźnika przepalenia. W celu uzyskania sygnalizacji zadziałania można zastosować podstawę bezpiecznikową z sygnalizacją mechaniczną lub elektryczną.
• Jaki jest stopień ochrony IP tej wkładki? Sama wkładka bezpiecznikowa nie ma określonego stopnia ochrony IP – jej zabezpieczenie przed pyłem i wilgocią zależy od obudowy (podstawy bezpiecznikowej) oraz rozdzielnicy, w której jest zamontowana. Podczas doboru należy uwzględnić warunki środowiskowe w miejscu instalacji.
