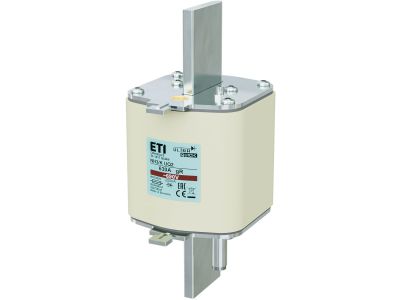

Wkładka bezpiecznikowa (topikowa) NH3/K 630A gR 690V ultraszybka / Z wybijakiem | 004725247 Eti

Alternatywny kod produktu: M3UQ2/630A/690V-K

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3/K typu gR o prądzie znamionowym 630 A i napięciu znamionowym 690 V to ultraszybkie zabezpieczenie zaprojektowane do ochrony wrażliwych półprzewodników. Wyposażona w wybijak umożliwiający zdalną sygnalizację zadziałania, zapewnia skuteczne odcięcie obwodu w przypadku przeciążenia lub zwarcia w instalacjach przemysłowych i energetycznych.

• Prąd znamionowy 630 A: Gwarantuje bezpieczne przewodzenie prądu w obwodach o znacznym obciążeniu, jednocześnie zapewniając szybkie wyłączenie w razie awarii.
• Napięcie znamionowe 690 V: Dopasowana do wymagających instalacji przemysłowych, w których występują podwyższone napięcia robocze.
• Charakterystyka gR (ultraszybka): Minimalizuje czas wyłączenia, chroniąc półprzewodniki przed uszkodzeniem termicznym i przepięciem.
• Wybijak: Mechaniczny wskaźnik zadziałania – umożliwia łatwą identyfikację przepalonej wkładki oraz integrację z obwodami sygnalizacji i sterowania.
• Wielkość NH3/K: Standardowy rozmiar wkładki topikowej – kompatybilna z typowymi podstawami NH oraz rozłącznikami bezpiecznikowymi stosowanymi w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymogi europejskich norm dotyczących bezpieczników topikowych (seria IEC/EN 60269). Posiada deklarację zgodności CE, co potwierdza jej bezpieczeństwo i jakość wykonania. Parametry elektryczne i mechaniczne odpowiadają standardom branżowym dla aparatury modułowej i przemysłowej.

Zastosowanie

Ultraszybka wkładka gR z wybijakiem znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona wrażliwych odbiorników przed skutkami zwarć i przeciążeń. Stosowana jest w obwodach wymagających bardzo krótkiego czasu wyłączenia.

• Zabezpieczenie półprzewodników mocy (tyrystory, triaki, IGBT) w przekształtnikach, falownikach i prostownikach.
• Ochrona zasilaczy impulsowych i układów UPS w instalacjach przemysłowych i krytycznych.
• Obwody sterowania styczników i przekaźników o dużym prądzie zwarciowym.
• Rozdzielnice główne i szafy sterownicze w energetyce, automatyce budynkowej oraz przemyśle.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub wyższymi), po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH (np. NH3) lub rozłączniku, zgodnie z dokumentacją producenta. Przekroje przewodów oraz momenty dokręcania połączeń muszą być dobrane do prądu znamionowego 630 A i napięcia 690 V. Przed pierwszym włączeniem obwodu sprawdzić poprawność osadzenia wkładki oraz działanie wybijaka.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładka wyposażona jest w wybijak (mechaniczny wskaźnik), który wysuwa się na zewnątrz po przepaleniu bezpiecznika, umożliwiając szybką identyfikację uszkodzonego egzemplarza.
• Jaka jest charakterystyka bezpiecznika i do czego służy? Charakterystyka gR oznacza ultraszybkie działanie – bezpiecznik wyłącza prąd w czasie poniżej kilku milisekund, co chroni półprzewodniki przed przebiciem i przegrzaniem w wyniku krótkotrwałych zwarć.
• Czy można stosować wkładkę w instalacjach przemysłowych 400 V? Tak, napięcie znamionowe 690 V przewyższa typowe napięcie sieciowe 400 V, co zapewnia bezpieczny zapas. Wkładka jest dopuszczona do pracy w sieciach do 690 V AC.
