Wkładka bezpiecznikowa (topikowa) NH3/K 500A gR 690V ultraszybka / Z wybijakiem | 004725246 Eti

Alternatywny kod produktu: M3UQ2/500A/690V-K

Opis i Kluczowe Cechy

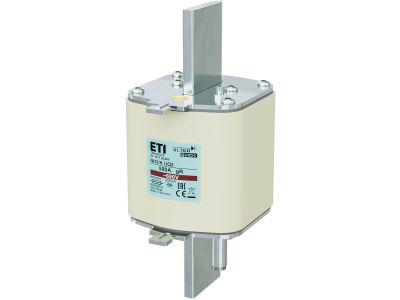

Wkładka bezpiecznikowa (topikowa) NH3/K 500A gR 690V ultraszybka z wybijakiem (symbol 004725246) to element ochronny przeznaczony do zabezpieczania obwodów z wrażliwymi półprzewodnikami. Dzięki prądowi znamionowemu 500 A i napięciu 690 V AC zapewnia skuteczną ochronę zwarciową w instalacach o wysokich parametrach. Charakterystyka gR (ultraszybka) gwarantuje ekstremalnie krótki czas zadziałania, minimalizując ryzyko uszkodzenia elementów elektronicznych. Wbudowany wybijak umożliwia zdalną sygnalizację przepalenia wkładki.

• Prąd znamionowy 500 A: Zabezpiecza obwody o dużym obciążeniu, np. w układach prostownikowych czy przemiennikach częstotliwości, bez ryzyka przedwczesnego zadziałania.
• Napięcie znamionowe 690 V AC: Przystosowana do pracy w sieciach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami instalacji trójfazowych.
• Charakterystyka gR (ultraszybka): Czas zadziałania rzędu milisekund chroni krytyczne półprzewodniki (tyrystory, diody, IGBT) przed skutkami zwarć.
• Wybijak (sygnalizacja przepalenia): Po zadziałaniu wkładki wybijak wysuwa się, umożliwiając mechaniczną lub elektryczną sygnalizację stanu – ułatwia szybką identyfikację uszkodzonej wkładki.
• Wielkość NH3/K: Standardowy rozmiar pasujący do powszechnie stosowanych podstaw bezpiecznikowych NH3, co upraszcza wymianę i zapewnia kompatybilność z istniejącą infrastrukturą.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Ze względu na brak szczegółowych danych w źródle, nie podajemy konkretnych numerów norm – produkt jest przeznaczony do profesjonalnych instalacji elektrycznych zgodnych z krajowymi przepisami.

Zastosowanie

Ultraszybka wkładka topikowa NH3/K gR znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona półprzewodnikowych elementów energetycznych w obwodach o prądach do 500 A i napięciu 690 V.

• Ochrona tyrystorów i diod w układach prostownikowych oraz zasilaczach impulsowych.
• Zabezpieczenie przemienników częstotliwości (falowników) przed zwarciami w obwodzie pośredniczącym DC.
• Ochrona tranzystorów IGBT w napędach serwo i zasilaczach UPS.
• Stosowana w rozdzielnicach przemysłowych oraz szafach sterowniczych wymagających szybkiego wyłączenia w przypadku zwarcia.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. NH3) na szynie TH35 lub w innym przeznaczonym uchwycie. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (dla 500 A zalecane przekroje wg norm instalacyjnych). Nie przekraczać podanych parametrów prądu i napięcia – zawsze zapoznać się z dokumentacją techniczną producenta przed montażem.

FAQ

• Co oznacza symbol gR w nazwie wkładki? Litera "g" oznacza wkładkę bezpiecznikową ogólnego przeznaczenia (full-range), a "R" to oznaczenie ultraszybkiej charakterystyki – zapewnia bardzo krótki czas wyłączenia, chroniąc wrażliwe elementy półprzewodnikowe.
• Do czego służy wybijak w tej wkładce? Wybijak to mechaniczny wskaźnik zadziałania. Po przepaleniu wkładki wysuwa się, co może uruchomić styki pomocnicze lub mikroprzełącznik do zdalnej sygnalizacji – ułatwia szybką lokalizację uszkodzonej wkładki w dużych instalacjach.
• Czy wkładka nadaje się do ochrony silników? Nie, charakterystyka gR jest zbyt szybka dla silników (przeznaczona do półprzewodników). Do ochrony silników stosuje się wkładki z charakterystyką aM lub gG. Produkt dedykowany jest do obwodów z elementami elektronicznymi.
