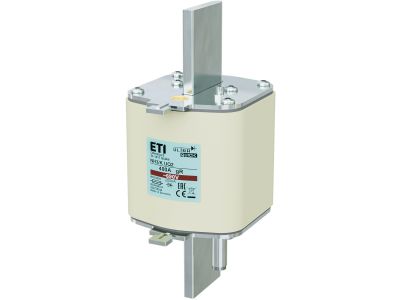

Wkładka bezpiecznikowa (topikowa) NH3/K 400A gR 690V ultraszybka / Z wybijakiem | 004725244 Eti

Alternatywny kod produktu: M3UQ2/400A/690V-K

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa NH3/K UQ2 gR o prądzie 400A i napięciu 690V to ultraszybka wkładka z wybijakiem, przeznaczona do ochrony półprzewodników. Dzięki charakterystyce gR zapewnia bardzo szybkie wyłączenie w przypadku zwarcia, chroniąc wrażliwe elementy elektroniczne. Wielkość NH3/K zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi.

• Prąd znamionowy 400A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, typowych dla przemysłowych układów sterowania i zasilania półprzewodników.
• Napięcie znamionowe 690V: Gwarantuje niezawodną izolację i bezpieczeństwo w instalacjach o podwyższonym napięciu, np. w sieciach trójfazowych 400V.
• Charakterystyka gR (ultraszybka): Błyskawiczny czas zadziałania przy zwarciu, chroni kosztowne półprzewodniki przed przepływem prądu zwarciowego.
• Wybijak (sygnalizacja przepalenia): Wizualne i mechaniczne oznaczenie zadziałania, ułatwiające szybką identyfikację przepalonej wkładki w rozdzielnicy.
• Wielkość NH3/K: Kompatybilność z typowymi podstawami bezpiecznikowymi NH3, łatwa wymiana i montaż w istniejących instalacjach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczników topikowych oraz posiada certyfikację CE. Wkładka przeznaczona jest do zastosowań zgodnych z dyrektywami niskonapięciowymi i standardami DIN dla aparatury modułowej.

Zastosowanie

Ultraszybka wkładka bezpiecznikowa NH3/K 400A gR znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona półprzewodników przed skutkami zwarć. Typowe scenariusze użycia to:

• Ochrona prostowników, falowników, zasilaczy impulsowych i innych urządzeń z półprzewodnikami mocy.
• Zabezpieczenie obwodów sterowania PLC, sterowników przemysłowych oraz układów automatyki budynkowej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych i komercyjnych.
• Jako zabezpieczenie przeciążeniowe i zwarciowe w instalacjach, gdzie wymagana jest bardzo mała energia przepływu przed wyłączeniem (I²t).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Należy stosować odpowiednie podstawy bezpiecznikowe NH3 zgodne z DIN i przeznaczone do danego prądu i napięcia. Przed włożeniem wkładki sprawdzić stan podstawy oraz dokręcić śruby mocujące z momentem zalecanym przez producenta. Przekrój przewodów doprowadzających do podstawy dobrać zgodnie z obowiązującymi normami dla prądu 400A. Po wymianie uszkodzonej wkładki sprawdzić poprawność działania zabezpieczenia.

FAQ

• Czy wkładka posiada sygnalizację przepalenia? Tak, wkładka wyposażona jest w wybijak, który wysuwa się po zadziałaniu, ułatwiając lokalizację przepalonej wkładki w rozdzielnicy.
• Jaka jest charakterystyka czasowo-prądowa? Jest to charakterystyka gR – ultraszybka, przeznaczona do ochrony półprzewodników. Zapewnia bardzo krótki czas wyłączenia przy prądach zwarciowych, minimalizując ryzyko uszkodzenia diod, tyrystorów i tranzystorów.
• Do jakiego napięcia można stosować tę wkładkę? Napięcie znamionowe wynosi 690V AC, co pozwala na bezpieczne użytkowanie w instalacjach trójfazowych 400V oraz w obwodach o podwyższonym napięciu z uziemionym punktem neutralnym.
