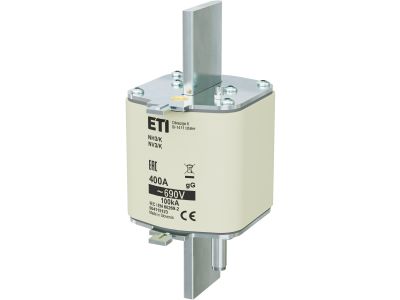

Wkładka bezpiecznikowa (topikowa) NH3/K 400A gG 690V zwłoczna / Z wybijakiem | 004115123 Eti

Alternatywny kod produktu: NH3/K gG 400A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3/K o prądzie znamionowym 400 A i napięciu 690 V AC, z charakterystyką gG (zwłoczna) oraz wybijakiem (symbol 004115123). Dzięki wysokiej obciążalności prądowej i napięciu roboczemu nadaje się do zabezpieczania obwodów głównych w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest pewna selektywność i odporność na prądy rozruchowe.

• Prąd znamionowy 400 A: gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania wkładki, co przekłada się na niezawodność zabezpieczenia.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w instalacjach o podwyższonym napięciu, typowych dla obiektów przemysłowych i energetycznych.
• Charakterystyka gG (zwłoczna): zapewnia ochronę kabli i urządzeń przed przeciążeniem i zwarciem, a jednocześnie toleruje krótkotrwałe przepięcia rozruchowe (np. silników, transformatorów).
• Wybijak: mechanicznie sygnalizuje przepalenie wkładki oraz może współpracować z wyzwalaczami w rozłącznikach bezpiecznikowych, ułatwiając lokalizację uszkodzonego obwodu.
• Wielkość NH3/K: zgodna z systemem NH, zapewnia łatwą wymianę i kompatybilność z typowymi podstawami bezpiecznikowymi NH3.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla bezpieczników topikowych niskiego napięcia oraz posiada oznakowanie CE. Wkładka została zaprojektowana zgodnie z uznanymi standardami branżowymi, co gwarantuje powtarzalność parametrów i bezpieczeństwo użytkowania.

Zastosowanie

Wkładka bezpiecznikowa NH3/K 400A gG z wybijakiem znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przy wysokich prądach i napięciach. Sprawdza się w rozdzielnicach głównych, szafach zasilających oraz instalacjach przemysłowych.

• Zabezpieczanie rozdzielnic głównych w obiektach przemysłowych i komercyjnych przed skutkami przeciążeń i zwarć.
• Ochrona obwodów silników, transformatorów i innych odbiorników o dużym prądzie rozruchowym.
• Stosowanie w systemach dystrybucji energii niskiego napięcia, gdzie wymagana jest selektywność i zwłoczna charakterystyka wyłączenia.
• Współpraca z wyzwalaczami mechanicznymi w rozłącznikach bezpiecznikowych (dzięki wybijakowi) – do szybkiej lokalizacji i sygnalizacji zadziałania.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Wkładkę należy osadzać w dedykowanej podstawie bezpiecznikowej NH3, dbając o prawidłowy docisk i stabilne połączenie. Po wymianie sprawdź oznaczenia prądu i napięcia na wkładce – muszą być zgodne z parametrami obwodu. Pamiętaj o doborze przekroju przewodów odpowiedniego dla prądu 400 A oraz przestrzeganiu zaleceń producenta dotyczących momentu dokręcania zacisków w podstawie.

FAQ

• Do czego służy wybijak we wkładce bezpiecznikowej? Wybijak mechanicznie wysuwa się po przepaleniu wkładki, co umożliwia wizualną sygnalizację zadziałania oraz może być wykorzystany do wyzwolenia mechanizmu rozłącznika, ułatwiając lokalizację uszkodzonego obwodu bez konieczności demontażu wszystkich wkładek.
• Czy wkładkę o napięciu 690 V można stosować w instalacji 400 V? Tak, napięcie znamionowe 690 V oznacza maksymalne napięcie pracy – wkładka może być używana w obwodach o niższym napięciu (np. 400 V), zachowując pełną sprawność i bezpieczeństwo.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (zwłoczna) charakteryzuje się większą odpornością na krótkotrwałe przepięcia rozruchowe (np. przy rozruchu silników), podczas gdy gL (szybka) reaguje szybciej na wzrost prądu – przeznaczona do ochrony półprzewodników. Wkładka NH3/K 400A ma charakterystykę gG, dlatego nadaje się do zabezpieczania odbiorników indukcyjnych i kabli.
