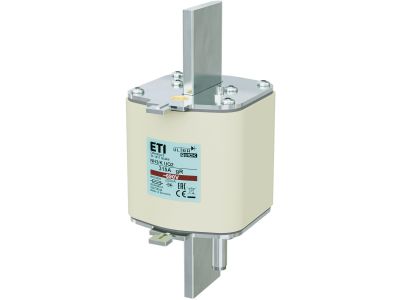

Wkładka bezpiecznikowa (topikowa) NH3/K 315A gR 690V ultraszybka / Z wybijakiem | 004725242 Eti

Alternatywny kod produktu: M3UQ2/315A/690V-K

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3/K w rozmiarze 3, oznaczona symbolem 004725242, o prądzie znamionowym 315 A i napięciu znamionowym 690 V AC. Typ gR (ultraszybki) z wybijakiem zapewnia skuteczną ochronę przeciwzwarciową w obwodach z wrażliwymi elementami półprzewodnikowymi, minimalizując ryzyko uszkodzenia łańcuchowego w instalacjach przemysłowych.

• Prąd znamionowy 315 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, redukując ryzyko przegrzania i przepaleń w warunkach normalnej eksploatacji.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i zdolność wyłączania.
• Charakterystyka gR (ultraszybka): Błyskawiczne wyłączanie prądów zwarciowych chroni wrażliwe odbiorniki, takie jak prostowniki, falowniki i sterowniki PLC, przed skutkami przepięć.
• Wybijak: Mechaniczny sygnalizator zadziałania ułatwia lokalizację przepalonej wkładki w zestawach bezpiecznikowych, przyspieszając diagnosticę i wymianę.
• Wielkość NH3/K: Standardowy wymiar wkładki NO-0003 zgodny z systemem NH, kompatybilny z typowymi podstawami i uchwytami bezpiecznikowymi w rozdzielnicach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami niskonapięciowymi. Przeznaczona do stosowania w instalacjach zgodnych z standardem DIN, zapewnia niezawodną ochronę przy zachowaniu bezpieczeństwa użytkowania.

Zastosowanie

Dzięki ultraszybkiej charakterystyce gR oraz dużej zdolności wyłączania, wkładka znajduje zastosowanie w newralgicznych obwodach wymagających natychmiastowego odcięcia prądu zwarciowego.

• Zabezpieczenie przeciwzwarciowe półprzewodników mocy (diody, tyrystory, tranzystory IGBT) w falownikach, prostownikach i zasilaczach UPS.
• Ochrona obwodów sterujących i zasilających w automatyce przemysłowej, w tym szaf sterowniczych z przekaźnikami i stycznikami.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach przemysłowych jako zabezpieczenie przed zwarciami międzyfazowymi i doziemnymi.
• Zabezpieczenie torów zasilania w systemach energetyki odnawialnej (falowniki PV, turbiny wiatrowe) przed przepięciami łączeniowymi.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest odizolowany od źródła zasilania. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej (wielkość NH3), zgodnej z normą DIN 43620, z zachowaniem momentu dokręcania śrub określonego przez producenta podstawy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 315 A oraz warunków zabudowy, aby uniknąć przegrzania miejsc łączeniowych.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, model wyposażono w wybijak, który mechanicznie sygnalizuje przepalenie wkładki, umożliwiając szybką identyfikację uszkodzonej fazy bez konieczności demontażu.
• Jaki stopień ochrony ma ta wkładka? Sam element topikowy nie ma przypisanego stopnia IP – ochronę zapewnia konstrukcja podstawy i obudowy rozdzielnicy. W standardowych uchwytach bezpiecznikowych dla wkładek NH3 typowo uzyskuje się IP20 w obudowie zamkniętej.
• Do jakiego typu obwodów przeznaczona jest charakterystyka gR? Charakterystyka gR (ultraszybka) jest dedykowana do zabezpieczenia zwarciowego elementów półprzewodnikowych i innych wrażliwych odbiorników, gdzie wymagane jest wyłączenie prądu zwarciowego w czasie rzędu mikrosekund. Nie stosuje się jej do klasycznej ochrony przeciążeniowej.
