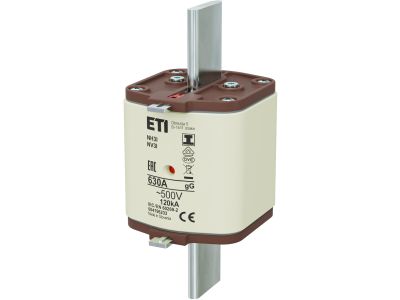

Wkładka bezpiecznikowa (topikowa) NH3/I 630A gG 500V zwłoczna / Zaczepy izolowane | 004196233 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 630A o napięciu znamionowym 500V i charakterystyce zwłocznej gG to wysokowydajne zabezpieczenie obwodów elektrycznych o dużym obciążeniu prądowym. Wyposażona w zaczepy izolowane zapewnia bezpieczny montaż i demontaż nawet przy podłączonym napięciu. Zaprojektowana do stosowania w rozdzielnicach i szafach sterowniczych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Prąd znamionowy 630A: Idealne rozwiązanie do zabezpieczania głównych obwodów zasilania, linii kablowych lub odbiorników o wysokim poborze mocy.
• Charakterystyka zwłoczna gG: Ochrona urządzeń wrażliwych na krótkotrwałe przeciążenia – opóźnione zadziałanie pozwala na przejściowe szczyty prądowe bez niepotrzebnego wyłączania.
• Napięcie znamionowe 500V: Przeznaczona do instalacji niskiego napięcia w sieciach o maksymalnym napięciu 500V AC.
• Zaczepy izolowane: Bezpieczne użytkowanie nawet przy dotyku – minimalizują ryzyko zwarcia podczas wymiany wkładki pod napięciem.
• Klasa NH3/I: Wysoka wytrzymałość zwarciowa i stabilność działania w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I spełnia wymagania normy PN-EN 60269 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada oznaczenie CE, potwierdzające zgodność z europejskimi standardami jakości i bezpieczeństwa.

Zastosowanie

Wkładki bezpiecznikowe NH3/I 630A zwłoczne znajdują zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony obwodów o dużym prądzie znamionowym.

• Główne rozdzielnice budynków przemysłowych i komercyjnych – zabezpieczenie linii zasilających.
• Ochrona silników elektrycznych o dużym rozruchu – charakterystyka zwłoczna chroni uzwojenia przed uszkodzeniem podczas startu.
• Instalacje kablowe o dużych przekrojach żył – zabezpieczenie kabli przed przegrzaniem w przypadku przeciążenia.
• Szafy sterownicze i układy automatyki – niezawodne zabezpieczenie obwodów sterowania i zasilania.

Wskazówki Montażowe

Wymiana wkładki bezpiecznikowej powinna być przeprowadzana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Zawsze stosuj wkładki o odpowiednim prądzie znamionowym i charakterystyce (gG) zgodnie z projektem instalacji. Przed montażem sprawdź stan zaczepów i styków w podstawie bezpiecznikowej. Wkładkę należy wsuwać pionowo, aż do wyraźnego zatrzaśnięcia. Nigdy nie wolno wymieniać wkładki pod napięciem – nawet przy zaczepach izolowanych istnieje ryzyko porażenia.

FAQ

• Jaka jest różnica między charakterystykami gG i aM? Charakterystyka zwłoczna gG służy do ochrony kabli i ogólnych obwodów, natomiast aM (szybka) przeznaczona jest głównie dla silników i odbiorników z wysokimi prądami rozruchowymi.
• Czy wkładka może być stosowana w obwodach DC? Tak, jednak należy upewnić się, że napięcie znamionowe wkładki (500V) jest wyższe niż maksymalne napięcie DC w instalacji.
• Jak dobrać prąd znamionowy wkładki do obwodu? Prąd znamionowy wkładki powinien być dobrany zgodnie z normami instalacji (PN-HD 60364-4-43) i projektem elektrycznym – zwykle 1,45-krotność prądu obciążenia ciągłego.
