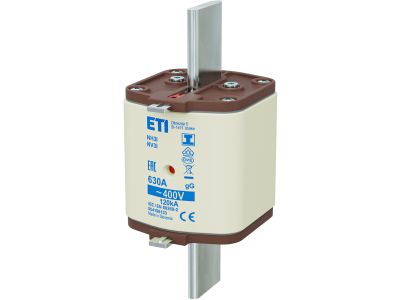

Wkładka bezpiecznikowa (topikowa) NH3/I 630A gG 400V zwłoczna / Zaczepy izolowane | 004196133 Eti

Alternatywny kod produktu: NH3/I gG 630A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 630A (symbol 004196133) to wkładka topikowa typu NH3/I o prądzie znamionowym 630A i napięciu 400V, przeznaczona do ochrony obwodów elektrycznych przed zwarciami i przeciążeniami. Charakteryzuje się zwłocznym działaniem, co oznacza, że toleruje krótkotrwałe przeciążenia, chroniąc jednocześnie urządzenia przed trwałym uszkodzeniem. Wyposażona w zaczepy izolowane ułatwiające bezpieczny montaż i demontaż.

• Prąd znamionowy 630A: Zapewnia ochronę wydajnych obwodów zasilających, takich jak główne linie zasilające w rozdzielnicach przemysłowych.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych 400V AC, typowych w instalacjach przemysłowych.
• Charakterystyka zwłoczna (gG): Toleruje krótkotrwałe przeciążenia, chroniąc układy przed niepotrzebnym wyłączaniem, jednocześnie reagując na zwarcia i długotrwałe przeciążenia.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż i wymianę wkładek, minimalizując ryzyko porażenia prądem podczas obsługi.
• Zgodność z normami przemysłowymi: Zaprojektowana do pracy w środowiskach wymagających niezawodnej ochrony zwarciowej i przeciążeniowej.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I 630A spełnia wymagania norm dotyczących bezpieczeństwa i ochrony przeciwporażeniowej w instalacjach elektrycznych. Produkt posiada oznaczenie CE, co świadczy o zgodności z dyrektywami Unii Europejskiej i obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 630A jest stosowana w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona obwodów przed zwarciami i przeciążeniami.

• Główne linie zasilające w rozdzielnicach przemysłowych i budynkowych.
• Ochrona obwodów zasilających maszyny i urządzenia o wysokim poborze mocy.
• Stosowanie w układach trójfazowych 400V AC, takich jak silniki, pompy, układy grzewcze.
• Instalacje wymagające selektywnego zabezpieczenia, zapewniającego ciągłość zasilania krytycznych obwodów.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym wyłączeniu napięcia w obwodzie. Wkładkę należy umieścić w gnieździe bezpiecznikowym zgodnie z oznaczeniem biegunowości. Podczas montażu i demontażu używać odpowiednich narzędzi ochronnych, aby uniknąć porażenia prądem. Po zainstalowaniu sprawdzić poprawność montażu i brak luzów. Nigdy nie używać wkładek o innym prądzie znamionowym niż zalecany dla danego obwodu.

FAQ

• Czym różni się charakterystyka zwłoczna (gG) od szybkiej (gF)? Charakterystyka zwłoczna toleruje krótkotrwałe przeciążenia (np. podczas rozruchu silników), natomiast charakterystyka szybka reaguje natychmiastowo na wszelkie przeciążenia, co może prowadzić do częstszego wyłączania zabezpieczeń.
• Czy wkładka NH3/I 630A może być stosowana w instalacjach domowych? Ze względu na wysoki prąd znamionowy (630A) i napięcie 400V, wkładka jest przeznaczona głównie do zastosowań przemysłowych i komercyjnych. W instalacjach domowych stosuje się odpowiednio mniejsze wartości znamionowe.
• Jak dobrać prąd znamionowy wkładki do obwodu? Prąd znamionowy wkładki powinien być dobrany zgodnie z maksymalnym prądem roboczym obwodu, uwzględniając współczynniki zapasu i charakterystyki zabezpieczanych urządzeń. Szczegółowe zalecenia znajdują się w dokumentacji technicznej instalacji.
