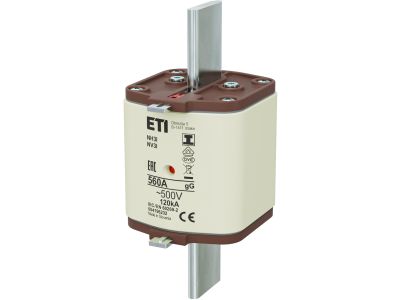

Wkładka bezpiecznikowa (topikowa) NH3/I 560A gG 500V zwłoczna / Zaczepy izolowane | 004196232 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 560A zwłoczna z zaczepami izolowanymi to kluczowy element zabezpieczający obwody elektryczne o wysokim prądzie znamionowym. Przeznaczona do stosowania w rozdzielnicach przemysłowych, szafach sterowniczych i instalacjach energetycznych. Charakteryzuje się zwłocznym działaniem, które chroni urządzenia przed uszkodzeniem w przypadku przeciążeń, jednocześnie zapewniając szybkie przerwanie obwodu w sytuacjach zwarciowych.

• Prąd znamionowy 560A: Zapewnia ochronę obwodów o dużym poborze mocy, typowych w instalacjach przemysłowych i energetycznych.
• Napięcie znamionowe 500V: Przeznaczona do niskonapięciowych sieci energetycznych, zgodna z wymaganiami instalacji przemysłowych.
• Typ zwłoczny (gG): Charakteryzuje się opóźnionym czasem działania, co pozwala na krótkotrwałe przeciążenia bez niepotrzebnego wyłączania obwodu – idealne do zabezpieczenia silników i innych urządzeń o dużym prądzie rozruchowym.
• Zaczepy izolowane: Zapewniają bezpieczeństwo montażu i demontażu wkładki, eliminując ryzyko przypadkowego dotknięcia części pod napięciem.
• Typ NH3/I: Standardowe wkładki do systemów mocowania nożowego, kompatybilne z większością rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I 560A spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2 dotyczącej bezpieczników niskonapięciowych. Posiada oznaczenie CE i jest zgodna z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH3/I 560A zwłoczne znajdują zastosowanie w szerokim zakresie instalacji przemysłowych i energetycznych, gdzie wymagana jest ochrona obwodów o dużym prądzie znamionowym.

• Zabezpieczenie obwodów zasilających silniki elektryczne o dużym prądzie rozruchowym – zwłoczne działanie chroni przed fałszywymi wyzwoleniami.
• Ochrona sieci rozdzielczych w zakładach przemysłowych i energetycznych.
• Szafy sterownicze i rozdzielnice niskiego napięcia w budynkach użyteczności publicznej i przemysłowych.
• Instalacje energetyczne o wysokim zapotrzebowaniu na moc, np. w hutnictwie, górnictwie czy energetyce.

Wskazówki Montażowe

Wymiana wkładki bezpiecznikowej powinna być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że nowa wkładka jest odpowiednia dla danego obwodu (zgodność prądowa i napięciowa). Wkładkę należy osadzić w gnieździe nożowym, upewniając się, że zaczepy izolowane są prawidłowo osadzone. Po montażu należy przeprowadzić próbę działania – wkładka powinna wytrzymać obciążenie znamionowe bez wyzwolenia. Nigdy nie należy stosować wkładek o większym prądzie niż zalecany dla danego obwodu.

FAQ

• Czy wkładka NH3/I 560A może być stosowana w obwodach o niższym prądzie znamionowym? Nie – wkładka powinna być dobrana do prądu znamionowego obwodu. Stosowanie wkładki o wyższym prądzie niż wymagany obniża skuteczność ochrony.
• Jakie jest napięcie znamionowe wkładki? Wkładka jest przeznaczona do napięcia znamionowego 500V, zgodnie z danymi technicznymi.
• Czy wkładka posiada zabezpieczenie przed zwarciem? Tak – typ zwłoczny (gG) zapewnia ochronę zarówno przed przeciążeniem, jak i zwarciem, choć z różnym czasem reakcji.
