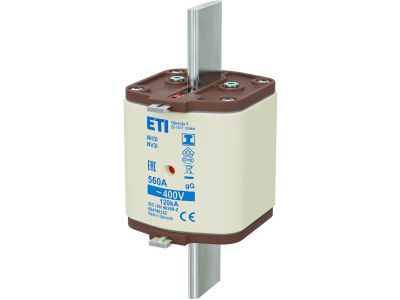

Wkładka bezpiecznikowa (topikowa) NH3/I 560A gG 400V zwłoczna / Zaczepy izolowane | 004196132 Eti

Alternatywny kod produktu: NH3/I gG 560A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 560A gG 400V (symbol 004196132) to wkładka topikowa zwłoczna do bezpieczników nożowych NH3. Przeznaczona do ochrony obwodów elektrycznych o dużym prądzie rozruchu, gdzie wymagana jest zwłoka w działaniu, aby uniknąć fałszywych zadziałań podczas krótkotrwałych przeciążeń. Zaczepy izolowane zapewniają bezpieczeństwo montażu i eksploatacji.

• Prąd znamionowy 560A: Przeznaczona do obwodów o dużym obciążeniu, zapewnia ochronę zwarciową przy zachowaniu odpowiedniej zwłoki w działaniu.
• Charakterystyka zwłoczna gG: Zapewnia ochronę przed zwarciami i przeciążeniami przy jednoczesnym tolerowaniu krótkotrwałych wzrostów prądu, typowych dla urządzeń o dużym prądzie rozruchu.
• Napięcie znamionowe 400V: Przeznaczona do instalacji trójfazowych oraz obwodów niskiego napięcia o napięciu pracy do 400V.
• Zaczepy izolowane: Zapewniają bezpieczeństwo podczas wymiany wkładki, minimalizując ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Zgodność z normami nożowych bezpieczników NH3: Pasuje do standardowych gniazd bezpieczników nożowych serii NH3, co ułatwia montaż i wymianę.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I 560A gG 400V spełnia wymagania normy PN-EN 60269-1 dotyczącej bezpieczników niskonapięciowych. Produkt posiada deklarację zgodności CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 560A gG 400V znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej, gdzie wymagana jest ochrona obwodów o dużym prądzie rozruchu.

• Ochrona silników elektrycznych o dużym prądzie rozruchu w układach napędowych.
• Zabezpieczenie linii zasilających w rozdzielnicach przemysłowych i stacjach transformatorowych.
• Ochrona pól kablowych w budynkach użyteczności publicznej i obiektach przemysłowych.
• Stosowanie w układach zasilania rezerwowego (zestawy prądotwórcze, UPS-y).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Przed instalacją należy upewnić się, że prąd znamionowy wkładki jest zgodny z parametrami chronionego obwodu. Wkładkę wprowadza się w gniazdo bezpiecznikowe NH3, dociskając do styku aż do zatrzaśnięcia. Podczas wymiany należy używać odpowiednich narzędzi izolowanych i zachować szczególną ostrożność, aby nie uszkodzić zaczepów izolowanych.

FAQ

• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG zapewnia zwłokę w działaniu, co oznacza, że wkładka toleruje krótkotrwałe przeciążenia, typowe dla urządzeń o dużym prądzie rozruchu. Charakterystyka gL działa szybciej i przeznaczona jest do zabezpieczenia kabli i przewodów.
• Czy wkładka NH3/I 560A nadaje się do obwodów jednofazowych? Tak, wkładka jest przeznaczona do obwodów trójfazowych i niskiego napięcia do 400V, ale może być stosowana również w obwodach jednofazowych, o ile napięcie znamionowe nie przekracza 400V.
• Jakie są zalecenia dotyczące wymiany wkładki? Wymiana powinna odbywać się po wyłączeniu napięcia. Należy używać wkładek o odpowiednim prądzie znamionowym i charakterystyce. Po wymianie należy sprawdzić poprawność montażu i stan izolacji zaczepów.
