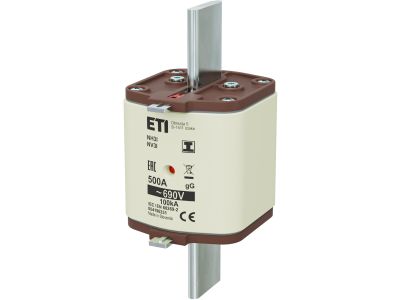

Wkładka bezpiecznikowa (topikowa) NH3/I 500A gG 690V zwłoczna / Zaczepy izolowane | 004196331 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I o prądzie znamionowym 500A i napięciu 690V to element zabezpieczający obwody elektryczne o wysokim obciążeniu. Wkładka zwłoczna (typ gG) charakteryzuje się opóźnionym czasem wyłączania, co chroni urządzenia przed krótkotrwałymi przeciążeniami. Izolowane zaczepy ułatwiają bezpieczny montaż i wymianę, minimalizując ryzyko porażenia prądem.

• Prąd znamionowy 500A: Zapewnia ochronę obwodów o wysokim poborze mocy, takich jak silniki, rozruszniki czy układy grzewcze.
• Napięcie znamionowe 690V: Przeznaczona do instalacji o podwyższonym napięciu, w tym w przemyśle i energetyce.
• Typ zwłoczny gG: Ochrona przed długotrwałymi przeciążeniami przy jednoczesnym tolerowaniu krótkotrwałych szczytów prądowych – idealna do zabezpieczania silników i transformatorów.
• Zaczepy izolowane: Umożliwiają bezpieczną wymianę wkładki bez ryzyka przypadkowego zwarcia – izolacja chroni przed porażeniem podczas montażu.
• Standard NH3/I: Kompatybilna z gniazdami bezpiecznikowymi NH3, powszechnie stosowanymi w instalacjach przemysłowych.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269 (DIN VDE 0636) dla bezpieczników niskonapięciowych, w tym dla wkładek NH o charakterystyce gG. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 500A zwłoczna znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz rozdzielniach niskiego napięcia, gdzie wymagana jest ochrona obwodów o wysokim prądzie znamionowym.

• Zabezpieczanie silników elektrycznych i układów napędowych przed przeciążeniem.
• Ochrona obwodów oświetleniowych i grzewczych w zakładach przemysłowych.
• Stosowanie w rozdzielniach SN/NN jako element ochrony wtórnej.
• Zabezpieczanie transformatorów i układów zasilania o wysokim napięciu.

Wskazówki Montażowe

Montaż i wymianę wkładki powinien przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilania i upewnić się, że obwód jest odłączony. Wkładkę należy osadzić w gnieździe bezpiecznikowym NH3, upewniając się, że zaczepy izolowane są prawidłowo osadzone. Po montażu sprawdzić stabilność połączenia i brak luzów. Nigdy nie naprawiać uszkodzonych wkładek – wymienić na nową. Podczas wymiany unikać dotykania metalowych części wkładki – izolowane zaczepy chronią przed porażeniem.

FAQ

• Jaki jest typ charakterystyki tej wkładki? Charakterystyka zwłoczna gG – oznacza to, że wkładka wyłącza się z pewnym opóźnieniem, chroniąc urządzenia przed krótkotrwałymi przeciążeniami, np. podczas rozruchu silnika.
• Czy wkładka jest odpowiednia do instalacji 400V? Tak, napięcie znamionowe 690V obejmuje również standardowe napięcia 400V, dzięki czemu wkładka może być stosowana w większości instalacji przemysłowych.
• Dlaczego wkładki są nazywane „z zaczepami izolowanymi”? Izolowane zaczepy to element konstrukcyjny ułatwiający wymianę wkładki bez ryzyka przypadkowego zwarcia. Chronią również przed porażeniem prądem podczas manipulacji w instalacji.
