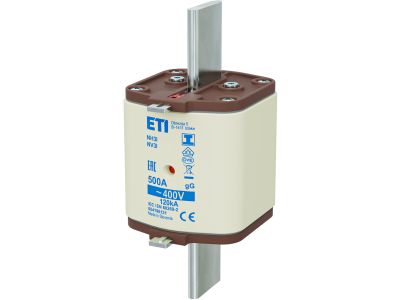

Wkładka bezpiecznikowa (topikowa) NH3/I 500A gG 400V zwłoczna / Zaczepy izolowane | 004196131 Eti

Alternatywny kod produktu: NH3/I gG 500A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 500A gG 400V (symbol 004196131) to standardowe zabezpieczenie topikowe typu zwłocznego, przeznaczone do ochrony obwodów trójfazowych 400V. Charakterystyka gG zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami. Izolowane zaczepy ułatwiają bezpieczny montaż i wymianę wkładek w szafach rozdzielczych.

• Prąd znamionowy 500A: Wysoka zdolność zwarciowa umożliwiająca zabezpieczenie obwodów o dużym obciążeniu, np. silników, transformatorów lub rozdzielnic głównych.
• Charakterystyka zwłoczna gG: Opóźniona reakcja na przeciążenia chroni urządzenia przed chwilowymi przeciążeniami, jednocześnie reagując natychmiastowo na zwarcia.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych 400V AC, zgodnie z europejskim standardem napięciowym.
• Zaczepy izolowane: Zapobiegają przypadkowemu dotknięciu metalowych części podczas montażu, zwiększając bezpieczeństwo personelu.
• Standard NH3/I: Kompatybilna z gniazdami bezpiecznikowymi NH3, co ułatwia wymianę i standaryzację w instalacjach przemysłowych.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-2-1 dotyczącej niskonapięciowych wkładek topikowych. Posiada oznaczenie CE i jest zgodna z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH3/I 500A znajdują zastosowanie w instalacjach przemysłowych i energetycznych, gdzie wymagana jest niezawodna ochrona obwodów o wysokim prądzie znamionowym.

• Zabezpieczenie głównych obwodów zasilających w szafach rozdzielczych.
• Ochrona silników elektrycznych i układów napędowych przed przeciążeniami i zwarciami.
• Stosowanie w stacjach transformatorowych i podstacjach energetycznych.
• Zabezpieczenie obwodów odbiorczych w przemysłowych układach sterowania.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia. Wkładkę umieszcza się w gnieździe NH3, dociskając zaczepy izolowane do styku. Po montażu należy sprawdzić poprawność założenia i dokręcić zaślepki gniazda. Podczas wymiany wkładki należy upewnić się, że nowa wkładka ma identyczne parametry znamionowe. Nigdy nie należy stosować wkładek o wyższych parametrach prądowych niż znamionowe obwodu.

FAQ

• Czym różni się charakterystyka gG od gL? Charakterystyka gG zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami, podczas gdy gL jest bardziej czuła na zwarcia i stosowana głównie w obwodach o mniejszych prądach.
• Czy wkładka jest kompatybilna z gniazdami NH2? Nie – wkładka NH3/I jest przeznaczona wyłącznie do gniazd NH3 ze względu na swoje wymiary i konstrukcję.
• Jakie jest maksymalne napięcie pracy wkładki? Maksymalne napięcie znamionowe wynosi 400V AC zgodnie z parametrami podanymi w opisie.
