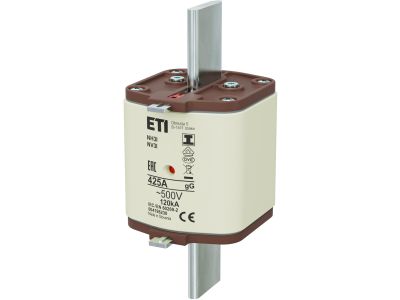

Wkładka bezpiecznikowa (topikowa) NH3/I 425A gG 500V zwłoczna / Zaczepy izolowane | 004196230 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 425A gG 500V to element zabezpieczający obwody elektryczne o wysokim prądzie znamionowym. Charakteryzuje się zwłocznym działaniem (typ gG), co pozwala na tolerowanie krótkotrwałych przeciążeń bez niepotrzebnego wyłączania zasilania. Izolowane zaczepy ułatwiają bezpieczny montaż i wymianę wkręcanego wkładu w rozdzielnicy.

• Prąd znamionowy 425A: Zapewnia skuteczną ochronę obwodów o wysokim poborze mocy, takich jak silniki, piece przemysłowe czy rozdzielnice główne.
• Napięcie znamionowe 500V: Przeznaczona do instalacji jednofazowych i trójfazowych o napięciu do 500V AC.
• Zwłoczne działanie (typ gG): Ochrona przed zwarciami i długotrwałymi przeciążeniami, minimalizująca ryzyko fałszywych wyłączeń.
• Zaczepy izolowane: Bezpieczna obsługa – eliminują ryzyko porażenia prądem podczas montażu lub wymiany wkładki.
• Standard NH3/I: Kompatybilna z gniazdami bezpiecznikowymi typu NH (Nośnik H), powszechnie stosowanymi w rozdzielnicach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I 425A spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym normy PN-EN 60269-1 i PN-EN 60269-2. Posiada deklarację zgodności CE, co potwierdza jej przydatność do stosowania w instalacjach zgodnych z dyrektywami UE.

Zastosowanie

Wkładki bezpiecznikowe NH3/I 425A gG 500V znajdują zastosowanie w instalacjach wymagających wysokiej ochrony zwarciowej i przeciążeniowej.

• Główne rozdzielnice budynkowe i przemysłowe – zabezpieczenie linii zasilających o wysokim prądzie.
• Obwody zasilające silniki elektryczne – ochrona przed zwarciami i długotrwałymi przeciążeniami.
• Piece przemysłowe i nagrzewnice – zabezpieczenie obwodów o dużej mocy.
• Instalacje fotowoltaiczne i stacje ładowania pojazdów elektrycznych – ochrona obwodów DC/AC o wysokim napięciu.

Wskazówki Montażowe

Montaż wkładki należy przeprowadzić przy całkowicie odłączonym napięciu. Włóż wkładkę do gniazda bezpiecznikowego NH3/I, upewniając się, że zaczepy izolowane są prawidłowo ustawione. Wymiana wkładki musi odbywać się przy użyciu odpowiednich narzędzi i przez wykwalifikowany personel z uprawnieniami SEP. Po montażu należy sprawdzić prawidłowość połączenia i brak luzów. Wkładki te nie wymagają konserwacji, jednak regularna weryfikacja stanu technicznego instalacji jest zalecana.

FAQ

• Jaki jest typ charakterystyki wkładki? Charakterystyka zwłoczna (typ gG) oznacza, że wkładka wytrzymuje krótkotrwałe przeciążenia i działa z opóźnieniem, chroniąc urządzenia przed nieuzasadnionymi wyłączeniami.
• Czy wkładka jest wymienna podczas pracy instalacji? Nie – wymiana wkładki musi odbywać się przy odłączonym napięciu. Zaczepy izolowane ułatwiają natomiast bezpieczny demontaż i montaż.
• Jakie gniazdo bezpiecznikowe jest kompatybilne z tą wkładką? Standard NH3/I – wkładka jest przeznaczona do gniazd bezpiecznikowych typu NH (Nośnik H), powszechnie stosowanych w rozdzielnicach przemysłowych o prądzie znamionowym do 630A.
