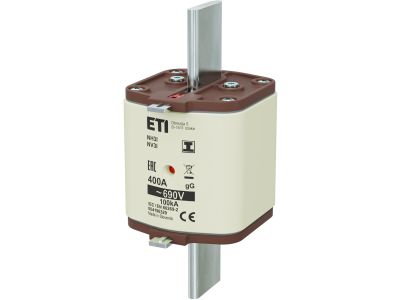

Wkładka bezpiecznikowa (topikowa) NH3/I 400A gG 690V zwłoczna / Zaczepy izolowane | 004196329 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 400A 690V w klasie zwłocznej z zaczepami izolowanymi to kluczowy element zabezpieczający instalacje elektroenergetyczne o wysokim prądzie znamionowym. Przeznaczona do pracy w systemach trójfazowych 690V, gwarantuje skuteczną ochronę przed zwarciami i przeciążeniami przy jednoczesnym zachowaniu ciągłości zasilania w przypadku krótkotrwałych przeciążeń.

• Prąd znamionowy 400A: Zapewnia ochronę obwodów o wysokim poborze mocy, typowych dla przemysłowych instalacji elektroenergetycznych.
• Napięcie znamionowe 690V: Przeznaczona do pracy w układach trójfazowych o napięciu do 690V, standardowych w przemyśle ciężkim.
• Klasa zwłoczna (gG): Charakteryzuje się opóźnionym czasem wyłączania, co zapobiega niepotrzebnym zanikom zasilania w przypadku chwilowych przeciążeń.
• Zaczepy izolowane: Zapewniają bezpieczny montaż i demontaż wkładki bez ryzyka porażenia prądem – idealne do instalacji w rozdzielnicach przemysłowych.
• Zabezpieczenie zwarciowe i przeciążeniowe: Skutecznie chroni instalację przed uszkodzeniami spowodowanymi zwarciami i długotrwałymi przeciążeniami.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, dotyczących bezpieczników topikowych niskonapięciowych. Posiada deklarację zgodności CE, co potwierdza jej zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 400A 690V zwłoczna z zaczepami izolowanymi znajduje zastosowanie w instalacjach przemysłowych, elektroenergetycznych oraz energetyce, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

• Zabezpieczenie obwodów zasilających maszyny i urządzenia przemysłowe o wysokim prądzie znamionowym.
• Ochrona linii kablowych w rozdzielnicach głównej i podrozdzielnic.
• Stosowanie w instalacjach elektroenergetycznych budynków użyteczności publicznej i przemysłowych hal produkcyjnych.
• Zabezpieczenie falowników i przemienników częstotliwości w układach napędowych.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wkładkę należy osadzić w podstawce bezpiecznikowej NH3/I, zwracając uwagę na prawidłowe połączenie zaczepów izolowanych. Po montażu należy przeprowadzić testy funkcjonalne układu zabezpieczanego. Wymianę wkładki należy przeprowadzać wyłącznie przy wyłączonym zasilaniu. Zawsze stosować wkładki o odpowiednich parametrach dobranych do obwodu.

FAQ

• Jakie jest napięcie znamionowe wkładki? Wkładka NH3/I 400A charakteryzuje się napięciem znamionowym 690V, co umożliwia jej stosowanie w układach trójfazowych o podwyższonym napięciu.
• Czym różni się klasa zwłoczna (gG) od szybkiej (gF)? Klasa gG charakteryzuje się opóźnionym czasem zadziałania, co pozwala na tolerowanie krótkotrwałych przeciążeń bez wyłączania zasilania. Jest zalecana dla ochrony kabli i przewodów.
• Czy wkładka posiada oznaczenia identyfikacyjne? Tak, wkładki bezpiecznikowe NH3/I są oznaczone zgodnie z normami, co umożliwia łatwą identyfikację parametrów (400A, 690V, klasa gG) bezpośrednio na wkładce.
