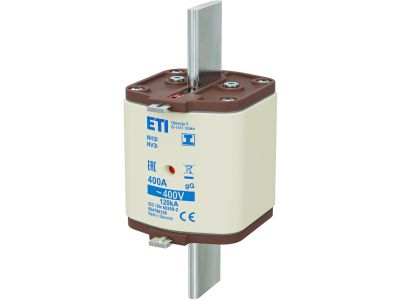

Wkładka bezpiecznikowa (topikowa) NH3/I 400A gG 400V zwłoczna / Zaczepy izolowane | 004196129 Eti

Alternatywny kod produktu: NH3/I gG 400A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa NH3/I 400A gG 400V ze zaczepami izolowanymi (symbol 004196129) to element zabezpieczający instalacje elektryczne o dużym natężeniu prądu. Charakteryzuje się zwłocznym działaniem (typ gG), co pozwala na tolerowanie krótkotrwałych przeciążeń bez niepotrzebnego wyłączania obwodu. Izolowane zaczepy ułatwiają bezpieczny montaż i wymianę wkładki.

• Prąd znamionowy 400A: Przeznaczona do obwodów o dużym obciążeniu, zapewnia skuteczną ochronę zwarciową i przeciążeniową.
• Napięcie znamionowe 400V: Kompatybilna z instalacjami trójfazowymi o napięciu fazowym do 400V, powszechna w układach przemysłowych.
• Typ zwłoczny gG: Opóźnione działanie chroni przed fałszywymi wyzwoleniami podczas chwilowych skoków prądowych, typowych dla rozruchu silników lub obciążeń indukcyjnych.
• Zaczepy izolowane: Zmniejszają ryzyko porażenia prądem podczas montażu i serwisowania, podnosząc bezpieczeństwo personelu.
• Standard NH3/I: Szeroko stosowana konstrukcja w rozdzielnicach przemysłowych, kompatybilna z aparaturą modułową.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 dotyczącej bezpieczników topikowych niskiego napięcia. Posiada deklarację zgodności CE, potwierdzającą bezpieczeństwo użytkowania w instalacjach zgodnych z europejskimi standardami.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 400A gG 400V znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, szczególnie w środowiskach przemysłowych.

• Zabezpieczenie obwodów zasilających rozdzielnice główne i podrozdzielnice.
• Ochrona linii kablowych o dużym przekroju i obciążeniu ciągłym.
• Stosowanie w układach zasilania silników, transformatorów i innych odbiorników o dużej mocy.
• Montaż w rozdzielnicach przemysłowych, stacjach transformatorowych i szafach sterowniczych.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wkładkę należy osadzić w podstawce bezpiecznikowej NH3/I, upewniając się, że zaczepy izolowane prawidłowo chwytają element. Po montażu sprawdzić szczelność połączeń i brak luzów. Wymianę przeprowadzać wyłącznie przy wyłączonym zasilaniu. Podczas pracy nosić odpowiednie środki ochrony indywidualnej (rękawice izolacyjne).

FAQ

• Czy wkładka NH3/I 400A gG 400V nadaje się do ochrony obwodów jednofazowych? Tak, wkładka NH3/I 400A gG 400V może być stosowana zarówno w obwodach jednofazowych, jak i trójfazowych do napięcia 400V, przy zachowaniu odpowiedniego doboru prądu znamionowego.
• Jaka jest różnica między typem gG a gM? Typ gG oznacza zwłoczne działanie wkładki (główne zastosowanie: ochrona kabli i przewodów), podczas gdy gM to wkładki do ochrony silników (szybsze działanie przy zwarciach).
• Czy wkładka jest wymienna pod napięciem? Nie – wymiana wkładki musi być przeprowadzona przy całkowicie wyłączonym zasilaniu, aby zapewnić bezpieczeństwo montażu.
