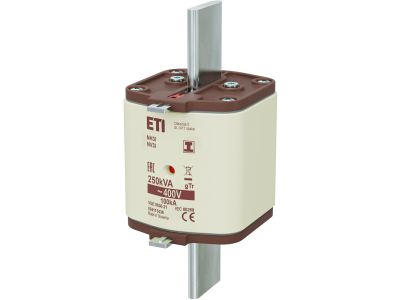

Wkładka bezpiecznikowa (topikowa) NH3/I 361A gTr 400V 250kVA transformatorowa / Zaczepy izolowane | 004115436 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I o prądzie znamionowym 361A i napięciu znamionowym 400V to specjalistyczne zabezpieczenie przeznaczone do ochrony obwodów wtórnych transformatorów. Wyposażona w zaczepy izolowane zapobiega przypadkowemu zwarciu podczas montażu i eksploatacji. Zapewnia szybkie przerwanie zwarcia, chroniąc wrażliwą aparaturę i instalacje niskiego napięcia.

• Prąd znamionowy 361A: Zapewnia ochronę obwodów transformatorowych o mocy do 250 kVA, zapobiegając uszkodzeniom spowodowanym przeciążeniem.
• Napięcie znamionowe 400V: Przystosowana do pracy w sieciach trójfazowych 400V, typowych w układach transformatorowych.
• Zaczepy izolowane: Eliminują ryzyko przypadkowego zwarcia podczas wymiany wkładki, zwiększając bezpieczeństwo obsługi.
• Charakterystyka gTr: Szybkie działanie w przypadku zwarcia, chroniące transformatory i odbiorniki przed skutkami zwarć.
• Zastosowanie transformatorowe: Specjalnie zaprojektowana do ochrony obwodów wtórnych transformatorów mocy i rozdzielni SN/nn.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-2 dla bezpieczników niskiego napięcia. Posiada deklarację zgodności CE oraz jest zgodna z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 361A znajduje zastosowanie w układach zasilania transformatorów, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów wtórnych transformatorów mocy do 250 kVA w sieciach trójfazowych 400V.
• Zabezpieczenie rozdzielni niskiego napięcia w stacjach transformatorowych.
• Stosowanie w układach rozdzielczych przemysłowych i energetycznych.
• Ochrona urządzeń elektrycznych wrażliwych na zwarcia (np. falowniki, układy sterowania).

Wskazówki Montażowe

Wymiana wkładki powinna być przeprowadzana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Przed montażem należy upewnić się, że prąd znamionowy wkładki jest zgodny z obwodem oraz że zaczepy izolowane są nieuszkodzone. Montaż w gnieździe bezpiecznikowym NH3 wymaga odpowiedniego doboru narzędzi i zachowania ostrożności podczas osadzania wkładki w uchwycie.

FAQ

• Jaka jest maksymalna moc transformatora, którą może chronić ta wkładka? Wkładka NH3/I 361A 400V przeznaczona jest do ochrony transformatorów o mocy do 250 kVA w sieciach trójfazowych 400V.
• Czy wkładka posiada zaczepy izolowane? Tak – zaczepy izolowane zapobiegają przypadkowemu zwarciu podczas wymiany, zwiększając bezpieczeństwo obsługi.
• Czy wkładka może być stosowana w obwodach jednofazowych? Specjalizacja wkładki dotyczy obwodów trójfazowych 400V. Do obwodów jednofazowych zalecane są odpowiednie wkładki NH o innych charakterystykach.
