Wkładka bezpiecznikowa (topikowa) NH3/I 315A gG 500V zwłoczna / Zaczepy izolowane | 004196227 Eti

Opis i Kluczowe Cechy

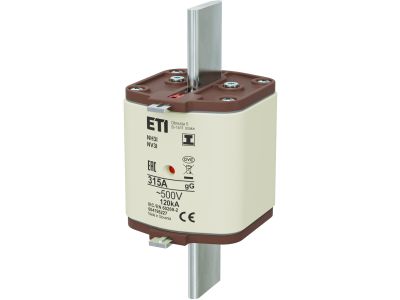

Wkładka bezpiecznikowa NH3/I 315A gG 500V z zaczepami izolowanymi to kluczowy element zabezpieczający obwody trójfazowe o wysokim obciążeniu. Charakteryzuje się działaniem zwłocznym, co pozwala na krótkotrwałe przeciążenia bez wyzwalania. Zaprojektowana do pracy w sieciach 500V, gwarantuje niezawodną ochronę instalacji przed zwarciami i przeciążeniami.

• Prąd znamionowy 315A: Zapewnia skuteczną ochronę obwodów o dużym obciążeniu, typowych dla przemysłowych instalacji zasilających.
• Charakterystyka zwłoczna gG: Opóźniona reakcja na przeciążenia pozwala na chwilowe szczyty prądowe (np. rozruch silników), chroniąc jednocześnie przed długotrwałymi przeciążeniami i zwarciami.
• Napięcie znamionowe 500V: Przeznaczona do pracy w sieciach trójfazowych o napięciu do 500V AC, zgodnych z europejskimi standardami przemysłowymi.
• Zaczepy izolowane: Zwiększają bezpieczeństwo montażu i eksploatacji – eliminują ryzyko przypadkowego kontaktu z żyłami pod napięciem podczas wymiany wkładki.
• Klasa NH3/I: Standardowa wielkość wkładki do układów rozłączników bezpiecznikowych, zapewniająca kompatybilność z powszechnie stosowanymi aparatami modułowymi.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-2 (DIN VDE 0636-2) dotyczącej bezpieczników niskonapięciowych, w tym charakterystyk gG. Produkt posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dla urządzeń elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 315A gG 500V znajduje zastosowanie w instalacjach przemysłowych, energetycznych i budynkowych, gdzie wymagana jest niezawodna ochrona obwodów o wysokim prądzie znamionowym.

• Ochrona obwodów rozdzielczych w rozdzielnicach przemysłowych i energetycznych.
• Zabezpieczenie przewodów zasilających silniki o dużej mocy (np. pompy, wentylatory, maszyny produkcyjne).
• Stosowanie w układach zasilania gwarantowanego (UPS) i sieciach trójfazowych o napięciu do 500V.
• Wymiana w istniejących instalacjach wyposażonych w rozłączniki bezpiecznikowe klasy NH3/I.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie przy odłączonym napięciu. Wkładkę należy umieścić w odpowiednim gnieździe rozłącznika bezpiecznikowego, upewniając się, że zaczepy izolowane są prawidłowo osadzone. Podczas wymiany nigdy nie należy dotykać metalowych części wkładki – ryzyko porażenia prądem. Po montażu sprawdzić stabilność wkładki w gnieździe i brak luzów. Przekrój przewodów musi być dobrany zgodnie z dokumentacją techniczną instalacji.

FAQ

• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG jest uniwersalna (do ochrony kabli i przewodów), natomiast gM jest przeznaczona do zabezpieczania silników i charakteryzuje się wolniejszym działaniem w zakresie przeciążeń.
• Czy wkładka nadaje się do sieci 400V? Tak – wkładka NH3/I 315A gG 500V jest kompatybilna z sieciami trójfazowymi 400V, które są powszechnie stosowane w instalacjach przemysłowych.
• Jakie są wymiary wkładki NH3/I? Wkładka NH3/I należy do standardowej wielkości 3 (300A), która jest kompatybilna z większością rozłączników bezpiecznikowych tej klasy. Dokładne wymiary znajdują się w dokumentacji technicznej produktu.
