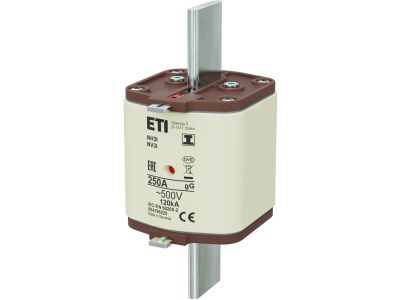

Wkładka bezpiecznikowa (topikowa) NH3/I 250A gG 500V zwłoczna / Zaczepy izolowane | 004196225 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 250A o charakterystyce zwłocznej 500V z zaczepami izolowanymi to kluczowy element układów zabezpieczających w instalacjach elektrycznych o dużym obciążeniu. Przeznaczona do montażu w rozłącznikach bezpiecznikowych NH3, zapewnia skuteczną ochronę obwodów przed przeciążeniami i zwarciami przy zachowaniu selektywności działania.

• Prąd znamionowy 250A: Stosowana w obwodach o wysokim poborze mocy, takich jak zasilanie maszyn przemysłowych, rozdzielnice główne lub linie rozdzielcze.
• Charakterystyka zwłoczna (gG): Opóźnione działanie pozwala na krótkotrwałe przeciążenia (np. rozruch silników), zapobiegając niepotrzebnym wyłączeniom, przy jednoczesnej ochronie przed długotrwałymi przeciążeniami lub zwarciami.
• Napięcie znamionowe 500V: Przystosowana do pracy w układach trójfazowych 400V i jednofazowych 230V, zgodnie z normami europejskimi.
• Zaczepy izolowane: Zapewniają bezpieczny montaż i demontaż wkładki bez ryzyka przypadkowego zwarcia lub porażenia prądem – podłączenie i wymiana możliwe bez konieczności wyłączania napięcia w niektórych konfiguracjach.
• Montaż w rozłącznikach NH3: Kompatybilna z szeroką gamą aparatury modułowej i rozłączników bezpiecznikowych, co ułatwia wymianę i modernizację istniejących instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I 250A spełnia wymagania normy PN-EN 60269-1 i PN-EN 60269-2-1, określającej wymagania dla bezpieczników niskiego napięcia. Produkt posiada oznakowanie CE i jest zgodna z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH3/I 250A znajdują zastosowanie w układach zabezpieczających, gdzie wymagana jest ochrona obwodów o dużym prądzie znamionowym.

• Ochrona linii zasilających w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Zabezpieczenie obwodów zasilania maszyn i urządzeń o wysokim poborze mocy (np. silniki, spawarki, piece indukcyjne).
• Linie rozdzielcze w instalacjach o napięciu 400V/230V, wymagające selektywności działania zabezpieczeń.
• Modernizacja istniejących instalacji elektrycznych – kompatybilna z szeroką gamą rozłączników NH3.

Wskazówki Montażowe

Montaż wkładek powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Przed instalacją należy upewnić się, że prąd znamionowy wkładki odpowiada obciążeniu chronionego obwodu (dobór wg prądu znamionowego zasilania i charakterystyki odbiornika). Wkładkę umieścić w rozłączniku NH3, upewniając się, że zaczepy izolowane są prawidłowo osadzone. Po montażu przeprowadzić test działania układu zabezpieczeń przy użyciu odpowiedniego sprzętu pomiarowego.

FAQ

• Jaka jest różnica między charakterystyką zwłoczną (gG) a szybką (gF)? Charakterystyka zwłoczna (gG) pozwala na krótkotrwałe przeciążenie (np. podczas rozruchu silnika), działając z opóźnieniem, podczas gdy charakterystyka szybka (gF) reaguje natychmiastowo na przeciążenia, chroniąc wrażliwe odbiorniki.
• Czy wkładka NH3/I 250A może być używana w obwodach 230V? Tak, wkładka jest przystosowana do pracy zarówno w obwodach 230V, jak i 400V, zgodnie z jej napięciem znamionowym 500V.
• Dlaczego zaczepy są izolowane? Izolowane zaczepy minimalizują ryzyko przypadkowego zwarcia podczas montażu/demontażu, zwiększając bezpieczeństwo pracy przy obsłudze instalacji pod napięciem (w odpowiednich konfiguracjach).
