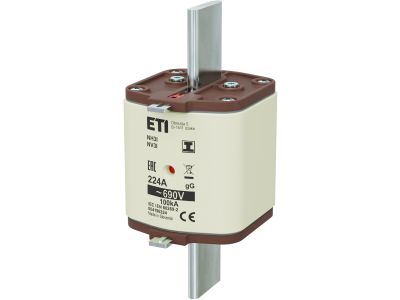

Wkładka bezpiecznikowa (topikowa) NH3/I 224A gG 690V zwłoczna / Zaczepy izolowane | 004196324 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 224A o charakterystyce zwłocznej (gG) to wysokowydajne zabezpieczenie topikowe przeznaczone do ochrony obwodów elektrycznych o dużym prądzie roboczym. Przystosowana do napięcia 690V, wyposażona w zaczepy izolowane, co ułatwia bezpieczny montaż i wymianę bez ryzyka porażenia. Wysoka wytrzymałość na zwarcia i przeciążenia gwarantuje niezawodną ochronę instalacji.

• Charakterystyka zwłoczna gG: Zapewnia selektywność zabezpieczeń – wolniejsze działanie przy krótkotrwałych przeciążeniach, natychmiastowe wyłączenie przy zwarciach.
• Napięcie znamionowe 690V: Przeznaczona do zastosowań w instalacjach przemysłowych i energetycznych o podwyższonym napięciu.
• Prąd znamionowy 224A: Chroni obwody o dużym zapotrzebowaniu na prąd, np. silniki, transformatory lub rozdzielnice główne.
• Zaczepy izolowane: Umożliwiają bezpieczną obsługę i wymianę wkładki bez ryzyka kontaktu z częściami pod napięciem.
• Wykonanie standardu NH3/I: Kompatybilna z gniazdami bezpiecznikowymi NH3 – powszechnie stosowanymi w instalacjach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I 224A spełnia wymagania normy PN-EN 60269-1 dotyczącej bezpieczników topikowych niskiego napięcia oraz normy PN-EN 60269-2-1 dla wkładek NH. Posiada oznakowanie CE potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 224A zwłoczna przeznaczona jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, energetycznych oraz w systemach zasilania urządzeń o dużym zapotrzebowaniu na moc.

• Zabezpieczenie głównych rozdzielnic i tablic sterowniczych w zakładach przemysłowych.
• Ochrona obwodów zasilających silniki, transformatory i duże odbiorniki indukcyjne.
• Stosowanie w instalacjach o napięciu 690V, np. w układach trójfazowych zasilających maszyny.
• Użytkowanie w energetyce i systemach dystrybucji energii elektrycznej.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po całkowitym odłączeniu napięcia i zweryfikowaniu stanu instalacji. Wkładkę należy osadzić w dedykowanym gnieździe NH3/I, upewniając się, że zaczepy izolowane są prawidłowo umieszczone. Po montażu należy sprawdzić stabilność i brak luzów. Nigdy nie podejmuj prób naprawy uszkodzonej wkładki – wymień ją na nową. Podczas wymiany używaj środków ochrony indywidualnej (rękawice izolacyjne, okulary ochronne).

FAQ

• Jaka jest charakterystyka zwłoczna (gG) i kiedy się ją stosuje? Charakterystyka gG oznacza zwłoczne działanie wkładki – wolniejsze wyłączenie przy krótkotrwałych przeciążeniach (np. podczas rozruchu silników), szybkie przy zwarciach. Stosowana głównie do ochrony kabli i przewodów przed przeciążeniem termicznym.
• Czy wkładka NH3/I 224A nadaje się do instalacji 230V? Tak, wkładka jest kompatybilna z instalacjami o napięciu znamionowym do 690V, w tym 230V. Wybór charakterystyki zwłocznej gG zapewnia odpowiednią ochronę dla typowych obwodów.
• Jakie są główne zalety zaczepów izolowanych? Zaczepy izolowane eliminują ryzyko porażenia podczas montażu i wymiany wkładki, zwiększając bezpieczeństwo obsługi. Ułatwiają także prawidłowe osadzenie wkładki w gnieździe.
