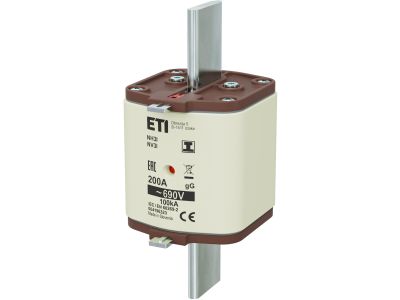

Wkładka bezpiecznikowa (topikowa) NH3/I 200A gG 690V zwłoczna / Zaczepy izolowane | 004196323 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 200A gG 690V o charakterystyce zwłocznej z izolowanymi zaczepami to kluczowy element zabezpieczeń w instalacjach niskiego i średniego napięcia. Przeznaczona do montażu w gniazdach bezpiecznikowych NH3, zapewnia ochronę przed zwarciami i przeciążeniami w obwodach o napięciu do 690V. Charakterystyka zwłoczna umożliwia krótkotrwałe przeciążenia, chroniąc przy tym wrażliwe odbiorniki i urządzenia.

• Prąd znamionowy 200A: Zapewnia ochronę obwodów o wysokim poborze mocy, typowych dla przemysłowych instalacji zasilających.
• Charakterystyka zwłoczna gG: Chroni przed zarówno zwarciami, jak i długotrwałymi przeciążeniami, minimalizując ryzyko uszkodzeń wrażliwych urządzeń.
• Napięcie znamionowe 690V: Przeznaczona do instalacji niskiego i średniego napięcia, w tym w systemach trójfazowych.
• Zaczepy izolowane: Zwiększają bezpieczeństwo podczas wymiany wkładki – eliminują ryzyko przypadkowego zwarcia między zaczepami.
• Montaż w gnieździe NH3: Standardowy rozmiar kompatybilny z powszechnie stosowanymi gniazdami bezpiecznikowymi w rozdzielnicach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I spełnia wymagania normy PN-EN 60269-1 i PN-EN 60269-2, określających wymagania dla bezpieczników niskonapięciowych. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH3/I 200A znajdują zastosowanie w instalacjach wymagających wysokiej niezawodności zabezpieczeń, zarówno w przemyśle, jak i energetyce.

• Zabezpieczenie obwodów zasilających silniki elektryczne – ochrona przed przeciążeniami wynikającymi z rozruchu lub blokady.
• Ochrona linii zasilających w rozdzielnicach przemysłowych i stacjach transformatorowych.
• Zastosowanie w układach automatyki i sterowania, gdzie wymagana jest selektywność zabezpieczeń.
• Instalacje w budynkach użyteczności publicznej i obiektach przemysłowych, gdzie wymagane jest zabezpieczenie obwodów o dużym obciążeniu.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Przed montażem upewnić się, że parametry wkładki (prąd znamionowy, napięcie, charakterystyka) są zgodne z wymaganiami instalacji. Zaczepy wkładki należy osadzić w gnieździe bezpiecznikowym NH3, dociskając je do styku. Wymiana wkładki powinna odbywać się przy użyciu odpowiedniego narzędzia izolacyjnego, z zachowaniem ostrożności, aby nie uszkodzić zaczepów izolowanych. Po montażu należy sprawdzić poprawność osadzenia i brak luzów.

FAQ

• Czy wkładka jest odpowiednia do zabezpieczenia silników elektrycznych? Tak, charakterystyka zwłoczna gG zapewnia ochronę zarówno podczas rozruchu silnika (krótkotrwałe przeciążenie), jak i w przypadku długotrwałego przeciążenia.
• Jaki jest zakres napięć, do których można stosować tę wkładkę? Wkładka NH3/I 200A gG 690V jest przeznaczona do obwodów o napięciu znamionowym do 690V.
• Czy wkładki z zaczepami izolowanymi są bezpieczniejsze od tradycyjnych? Tak, zaczepy izolowane eliminują ryzyko przypadkowego zwarcia między zaczepami podczas wymiany wkładki, co zwiększa bezpieczeństwo personelu.
