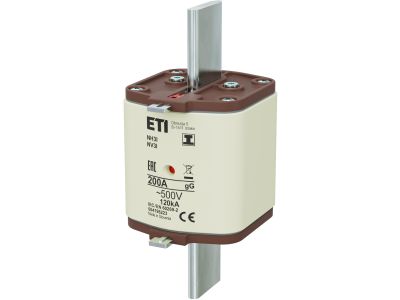

Wkładka bezpiecznikowa (topikowa) NH3/I 200A gG 500V zwłoczna / Zaczepy izolowane | 004196223 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 200A, typ gG, napięcie znamionowe 500V to niezawodne zabezpieczenie obwodów elektrycznych przed zwarciami i przeciążeniami. Charakterystyka zwłoczna umożliwia bezpieczne wyłączenie zwarć o dużym prądzie udarowym, chroniąc chronione urządzenia i instalację. Zestaw wyposażony w zaczepy izolowane ułatwiające montaż i demontaż w gniazdach bezpiecznikowych NH3.

• Prąd znamionowy 200A: Przeznaczona do obwodów o wysokim poborze mocy, zapewnia skuteczną ochronę zwarciową i przeciążeniową.
• Charakterystyka gG (zwłoczna): Zapewnia odporność na krótkotrwałe przeciążenia i udary prądowe, eliminując niepotrzebne wyłączenia.
• Napięcie znamionowe 500V: Kompatybilna z szerokim zakresem instalacji przemysłowych i energetycznych.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż i demontaż wkładki w gnieździe, minimalizując ryzyko porażenia prądem.
• Zastosowanie w gniazdach NH3: Standardowy rozmiar umożliwiający montaż w szafach rozdzielczych i skrzynkach bezpiecznikowych.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 (DIN VDE 0636) oraz posiada oznaczenie CE. Przeznaczona do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 200A jest stosowana w instalacjach elektrycznych przemysłowych, energetycznych oraz rozdzielniach budynków, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

• Ochrona głównych obwodów zasilania w rozdzielnicach przemysłowych i energetycznych.
• Zabezpieczenie linii kablowych i szyn zbiorczych przed zwarciami i przeciążeniami.
• Stosowanie w szafach rozdzielczych budynków użyteczności publicznej i obiektach przemysłowych.
• Wymiana wkładek w istniejących instalacjach z gniazdami NH3/I.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Przed przystąpieniem do prac należy upewnić się, że gniazdo jest wolne od napięcia i odpowiednio przygotowane. Wkładkę należy wsunąć w gniazdo NH3/I do oporu, aż do pełnego zaskoczenia mechanizmu. Po montażu zaleca się sprawdzenie stanu styków i prawidłowości połączenia. Demontaż przeprowadzać za pomocą odpowiedniego narzędzia izolowanego, pamiętając o zachowaniu środków ostrożności.

FAQ

• Czym różni się charakterystyka gG od innych typów? Charakterystyka zwłoczna (gG) zapewnia odporność na krótkotrwałe przeciążenia i udary prądowe, co pozwala na stabilną pracę obwodów bez niepotrzebnych wyłączeń.
• Jaki jest zakres napięć pracy wkładki? Wkładka przeznaczona jest do pracy w obwodach o napięciu znamionowym do 500V, co czyni ją uniwersalną w wielu zastosowaniach przemysłowych.
• Czy wkładka pasuje do wszystkich gniazd NH3? Tak, wkładka NH3/I 200A jest kompatybilna ze standardowymi gniazdami typu NH3, co umożliwia jej wymianę w istniejących instalacjach.
