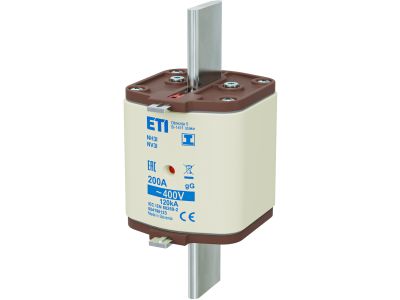

Wkładka bezpiecznikowa (topikowa) NH3/I 200A gG 400V zwłoczna / Zaczepy izolowane | 004196123 Eti

Alternatywny kod produktu: NH3/I gG 200A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3/I 200A (symbol 004196123) o charakterystyce zwłocznej gG i napięciu znamionowym 400V to standardowe zabezpieczenie obwodów mocy w instalacjach przemysłowych i energetycznych. Wyposażona w zaczepy izolowane zapewnia bezpieczną wymianę nawet pod napięciem (wersja "I" – izolowana). Przeznaczona do pracy w warunkach wymagających wysokiej niezawodności i odporności na przeciążenia.

• Charakterystyka zwłoczna gG: Zapewnia selektywność zabezpieczeń – odłącza obwód dopiero przy długotrwałym przeciążeniu, chroniąc urządzenia przed uszkodzeniami przy krótkotrwałych szczytach prądowych.
• Napięcie znamionowe 400V: Przeznaczona do instalacji trójfazowych 400V AC, kompatybilna z układami sieciowymi o standardowych parametrach.
• Prąd znamionowy 200A: Stosowana w obwodach o średnich i dużych obciążeniach, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami.
• Zaczepy izolowane (wersja "I"): Umożliwiają bezpieczną wymianę wkładki pod napięciem, minimalizując ryzyko porażenia prądem podczas prac serwisowych.
• Standard DIN NH3/I: Kompatybilna z rozłącznikami i podstawami bezpiecznikowymi zgodnymi z normami DIN, powszechnie stosowana w aparaturze modułowej i tablicach rozdzielczych.

Zgodność z Normami

Wkładka bezpiecznikowa NH3/I 200A spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1 (seria gG), potwierdzone deklaracją zgodności CE. Zapewnia zgodność z europejskimi standardami bezpieczeństwa elektrycznego w zakresie ochrony zwarciowej i selektywności.

Zastosowanie

Wkładka bezpiecznikowa NH3/I 200A znajduje szerokie zastosowanie w instalacjach wymagających niezawodnego zabezpieczenia obwodów mocy o średnich i dużych prądach znamionowych.

• Ochrona obwodów zasilających maszyny przemysłowe i silniki elektryczne.
• Zabezpieczenie rozdzielnic energetycznych w budynkach użyteczności publicznej i zakładach przemysłowych.
• Stosowanie w tablicach rozdzielczych niskiego napięcia (nn) jako element układu selektywnej ochrony.
• Wymiana w istniejących instalacjach o standardzie DIN NH3/I – uniwersalna kompatybilność z aparaturą modułową.

Wskazówki Montażowe

Wymiana wkładki bezpiecznikowej NH3/I powinna być przeprowadzana przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że prąd znamionowy wkładki odpowiada parametrom instalacji. Wkładkę należy umieścić w podstawce NH3/I, zwracając uwagę na prawidłowe osadzenie zaczepów izolowanych. Po zainstalowaniu sprawdzić stan mechaniczny i izolacyjny wkładki oraz podstawki. Nie stosować wkładek o innych charakterystykach niż zalecane (np. gL/gG) w obwodach o specyficznych wymaganiach.

FAQ

• Czy wkładkę można wymieniać pod napięciem? Tak – wersja "I" z zaczepami izolowanymi umożliwia wymianę wkładki bez konieczności wyłączania zasilania, jednak zalecana jest ostrożność i stosowanie odpowiednich środków ochrony indywidualnej.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (zwłoczna) zapewnia lepszą ochronę przy długotrwałych przeciążeniach, natomiast gL (szybka) służy do ochrony przed zwarciami. gG jest standardem dla zabezpieczeń ogólnego przeznaczenia w instalacjach przemysłowych.
• Czy wkładka NH3/I 200A jest kompatybilna z innymi typami bezpieczników? Nie – jest dedykowana do podstaw DIN NH3/I i nie powinna być stosowana w podstawkach innych typów ze względu na różnice w wymiarach i charakterystykach.
