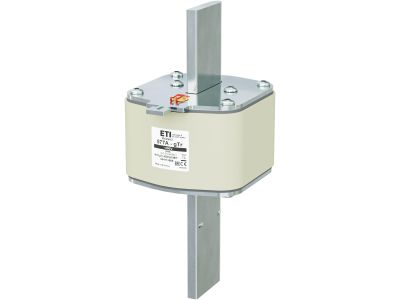

Wkładka bezpiecznikowa (topikowa) NH3 gTr 577A/400V/400kVA MET pomiarowa gTr | 004113886 Eti

Alternatywny kod produktu: NH3 gTr 577A/400V 400kVA MET

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 gTr 577A/400V/400kVA MET pomiarowa, oznaczona symbolem 004113886, to dedykowane zabezpieczenie transformatorów pomiarowych o mocy do 400 kVA. Wykonana w rozmiarze NH3, zapewnia ochronę zwarciową i przeciążeniową w obwodach niskiego napięcia (400 V AC). Charakterystyka gTr (zwłoczna) gwarantuje selektywność i odporność na prądy rozruchowe transformatorów.

• Prąd znamionowy 577 A: Pozwala zabezpieczyć obwody o bardzo dużym obciążeniu, zapewniając bezpieczną pracę transformatora bez ryzyka nieuzasadnionego zadziałania.
• Napięcie znamionowe 400 V AC: Przystosowana do standardowych sieci niskiego napięcia (TN/TT), typowych dla instalacji przemysłowych i energetycznych.
• Moc transformatora 400 kVA: Opracowana specjalnie do ochrony transformatorów pomiarowych (np. suchych, olejowych) o tej mocy, co ułatwia dobór i wymianę.
• Rozmiar NH3: Kompatybilna z podstawami bezpiecznikowymi NH3, umożliwia szybką i bezpieczną wymianę wkładki w istniejących zestawach.
• Charakterystyka gTr: Zwłoczna charakterystyka topikowa dedykowana do zabezpieczeń transformatorów – zapewnia wytrzymałość na udary prądowe przy zachowaniu selektywności.

Zgodność z Normami

Wkładka bezpiecznikowa NH3 gTr 577A/400V/400kVA MET spełnia wymagania europejskich norm dotyczących bezpieczników niskiego napięcia (seria IEC/EN 60269), co potwierdza oznakowanie CE. Produkt został zaprojektowany zgodnie ze standardami DIN dla rozmiaru NH3.

Zastosowanie

Wkładka przeznaczona jest przede wszystkim do zabezpieczania transformatorów pomiarowych w stacjach transformatorowych i rozdzielnicach głównych niskiego napięcia. Sprawdza się w instalacjach wymagających wysokiej niezawodności i selektywności.

• Zabezpieczenie transformatorów suchych i olejowych o mocy 400 kVA w sieciach nn.
• Stosowanie w rozdzielnicach głównych (RGNN) oraz polach liniowych stacji transformatorowych.
• Ochrona obwodów pomiarowych i rozliczeniowych przed skutkami zwarć i przeciążeń.
• Zastosowanie w przemyśle, energetyce oraz obiektach komercyjnych z dużymi odbiornikami transformatorowymi.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej typu NH3, z zachowaniem prawidłowego momentu dokręcania śrub (zgodnie z dokumentacją producenta podstawy). Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 577 A (np. szyny miedziane lub linki o odpowiedniej obciążalności). Nie używaj wkładki poza jej parametrami znamionowymi.

FAQ

• Co oznacza charakterystyka gTr? gTr to zwłoczna charakterystyka topikowa dedykowana do zabezpieczania transformatorów. Zapewnia odporność na prądy rozruchowe (np. przy załączaniu transformatora) przy jednoczesnej ochronie przed zwarciami.
• Czy wkładka ma stopień ochrony IP? Wkładka bezpiecznikowa jako element wymienny nie ma własnego stopnia ochrony IP – jest ona uzależniona od podstawy i obudowy, w której jest montowana (np. IP20 w rozdzielnicy, IP54 w szafie zewnętrznej).
• Jaka jest maksymalna moc transformatora, którą mogę zabezpieczyć tą wkładką? Wkładka została zaprojektowana dla transformatorów o mocy do 400 kVA przy napięciu 400 V AC. Dla innych wartości mocy zalecamy dobór według wzoru: I = S / (√3 * U).
