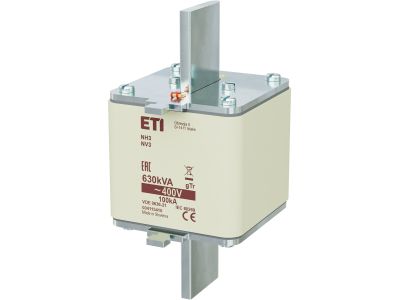

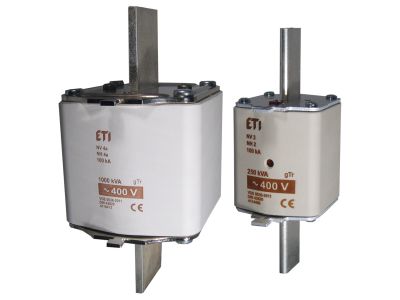

Wkładka bezpiecznikowa (topikowa) NH3 909A gTr 400V 630kVA transformatorowa | 004115410 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3 gTr o prądzie znamionowym 909A to specjalistyczny element zabezpieczający, zaprojektowany przez renomowaną firmę ETI z myślą o ochronie transformatorów rozdzielczych. Charakterystyka gTr została precyzyjnie skalibrowana, aby odpowiadać mocy pozornej transformatora wynoszącej 630 kVA przy napięciu znamionowym 400V AC. Dzięki zastosowaniu wysokiej jakości materiałów ceramicznych oraz miedzianych elementów stykowych pokrytych warstwą srebra, wkładka charakteryzuje się niskimi stratami mocy oraz doskonałą przewodnością elektryczną.

• Wielkość NH3: Standardowy rozmiar przemysłowy zapewniający kompatybilność z większością rozłączników i podstaw bezpiecznikowych dostępnych na rynku.
• Charakterystyka gTr: Specjalna krzywa czasowo-prądowa dopasowana do przeciążalności transformatorów, co zapobiega nieuzasadnionym zadziałaniom przy krótkotrwałych stanach nieustalonych.
• Prąd znamionowy 909A: Optymalnie dobrany do ochrony jednostek o mocy 630kVA, gwarantujący ciągłość zasilania przy pełnym obciążeniu znamionowym.
• Wysoka zdolność zwarciowa: Skuteczne przerywanie prądów zwarciowych chroni infrastrukturę przed skutkami termicznymi i dynamicznymi zwarć.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych punktach sieci elektroenergetycznej. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne dla bezpieczników niskiego napięcia o wysokiej zdolności wyłączania. Zgodność z charakterystyką gTr (VDE 0636-2011) gwarantuje, że urządzenie jest dedykowane wyłącznie do zabezpieczania transformatorów, oferując wyższą precyzję niż standardowe wkładki gG.

Zastosowanie

Głównym obszarem zastosowania wkładki NH3 909A gTr jest strona niskiego napięcia w stacjach transformatorowych SN/nn. Jest ona kluczowym elementem w rozdzielnicach głównych obiektów przemysłowych, komercyjnych oraz w sieciach energetyki zawodowej. Dzięki swojej charakterystyce, idealnie nadaje się do ochrony transformatorów o mocy 630kVA, gdzie wymagana jest selektywność działania oraz odporność na prądy rozruchowe i chwilowe przeciążenia wynikające ze specyfiki pracy sieci rozdzielczej.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej NH3 należy przestrzegać następujących zasad bezpieczeństwa i techniki instalacyjnej:

• Użycie uchwytu izolacyjnego: Montaż i demontaż wkładki powinien odbywać się wyłącznie przy użyciu atestowanego uchwytu bezpiecznikowego (manewrowego) z zachowaniem odpowiednich środków ochrony osobistej.
• Kontrola styków: Przed instalacją należy upewnić się, że szczęki podstawy bezpiecznikowej lub rozłącznika są czyste i zapewniają odpowiedni docisk mechaniczny.
• Moment dokręcania: W przypadku montażu w podstawach śrubowych, należy zachować moment dokręcania zgodny ze specyfikacją producenta podstawy, aby uniknąć przegrzewania się punktów styku.
• Weryfikacja parametrów: Przed włożeniem wkładki należy potwierdzić, że moc transformatora (630kVA) oraz napięcie sieci (400V) są zgodne z oznaczeniami na korpusie bezpiecznika.

FAQ

1. Czy wkładkę gTr można zastąpić standardową wkładką gG o tym samym prądzie?
Nie jest to zalecane. Charakterystyka gTr jest specjalnie dopasowana do termicznej wytrzymałości transformatora. Zastosowanie wkładki gG może prowadzić do zbyt wczesnego zadziałania przy dopuszczalnych przeciążeniach transformatora lub braku ochrony przy mniejszych przetężeniach.

2. Co oznacza wartość 909A przy transformatorze 630kVA?
Wartość 909A wynika bezpośrednio z obliczeń prądu znamionowego transformatora 630kVA przy napięciu 400V, uwzględniając specyficzne współczynniki bezpieczeństwa i przeciążalności zdefiniowane dla charakterystyki gTr.

3. Czy wkładka posiada wskaźnik zadziałania?
Tak, wkładki ETI serii NH są standardowo wyposażone w wizualny wskaźnik zadziałania (topik), który pozwala na szybką identyfikację uszkodzonego obwodu bez konieczności użycia przyrządów pomiarowych.
