Wkładka bezpiecznikowa (topikowa) NH3 722A gTr 400V 500kVA transformatorowa | 004115409 Eti

Alternatywny kod produktu: NH3 gTr 722A/400V 500kVA

Opis i Kluczowe Cechy

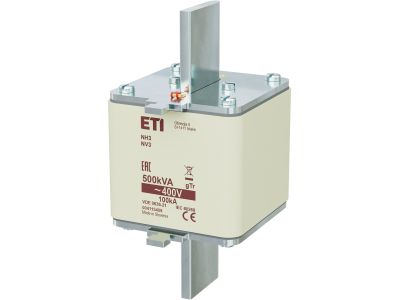

Wkładka bezpiecznikowa (topikowa) w rozmiarze NH3 o prądzie znamionowym 722 A, napięciu 400 V i charakterystyce gTr, dedykowana do zabezpieczania transformatorów o mocy 500 kVA. Symbol: 004115409. Produkt zaprojektowany do pracy w obwodach o wysokim pradzie roboczym, gdzie kluczowe jest bezpieczeństwo zwarciowe i selektywność.

• Prąd znamionowy 722A: Umożliwia bezpieczną pracę w obwodach transformatorowych o dużym obciążeniu, bez ryzyka przedwczesnego zadziałania przy normalnym przepływie prądu.
• Napięcie znamionowe 400V: Przystosowana do sieci niskiego napięcia, zgodna z typowymi instalacjami przemysłowymi i energetycznymi.
• Charakterystyka gTr (transformatorowa): Opóźniona krzywa wyłączania zapobiega zbędnym przepaleniom podczas prądów rozruchowych transformatorów, zapewniając selektywność ochrony.
• Dedykowana do transformatorów 500 kVA: Dopasowana mocowo, co gwarantuje skuteczne zabezpieczenie przeciążeniowe i zwarciowe jednostki transformatorowej.
• Wielkość NH3: Standardowa budowa mechaniczna ułatwia wymianę i kompatybilność z podstawami bezpiecznikowymi o tym rozmiarze.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia standardy bezpieczeństwa dla wkładek topikowych stosowanych w sieciach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH3 gTr jest przeznaczona przede wszystkim do ochrony transformatorów - zarówno w rozdzielnicach głównych, jak i w stacjach transformatorowych. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka zdolność zwarciowa i opóźniona charakterystyka wyłączenia.

• Zabezpieczenie transformatorów suchych i olejowych o mocy nominalnej 500 kVA w sieciach przemysłowych.
• Ochrona linii zasilających w rozdzielnicach głównych budynków użyteczności publicznej i hal produkcyjnych.
• Stosowanie w rozłącznikach bezpiecznikowych NH w obwodach o wysokiej mocy przyłączeniowej.
• Zabezpieczenie główne w stacjach transformatorowych SN/nN jako wkładka topikowa o podwyższonej odporności na udary prądowe.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszelkich zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę umieszcza się w odpowiedniej podstawie bezpiecznikowej (rozłączniku NH) zgodnie z instrukcją producenta. Przekrój przewodów oraz moment dokręcania zacisków muszą być dobrane do prądu znamionowego i zgodne z dokumentacją techniczną podstawy.

FAQ

• Co oznacza charakterystyka gTr? gTr to symbol charakterystyki opóźnionej przeznaczonej do zabezpieczania transformatorów. Krzywa ta dopuszcza kilkusekundowe przeciążenia wynikające z prądu załączenia transformatora, nie powodując zbędnego przepalenia wkładki.
• Jaki jest prąd znamionowy i napięcie tej wkładki? Prąd znamionowy wynosi 722 A, a napięcie znamionowe 400 V. Jest to wartość dla pracy ciągłej w podanych warunkach.
• Czy tę wkładkę można stosować do zabezpieczenia silników? Nie. Charakterystyka gTr jest dedykowana do transformatorów – dla silników należy stosować wkładki o charakterystyce gG (do ogólnego zastosowania) lub aM (do zabezpieczania obwodów silnikowych). Wkładka gTr może nie zapewnić odpowiedniej ochrony przy rozruchu silnika.
