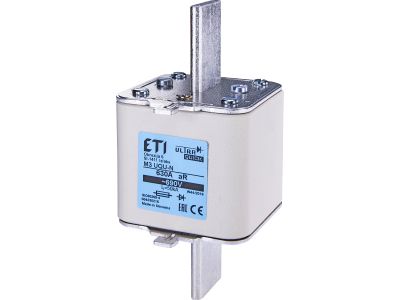

Wkładka bezpiecznikowa (topikowa) NH3 630A aR 690V ultraszybka | 004335216 Eti

Alternatywny kod produktu: M3UQU-N/630A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 o prądzie znamionowym 630 A i napięciu 690 V AC w charakterystyce aR (ultraszybka) – symbol 004335216. Przeznaczona do zabezpieczania półprzewodników przed zwarciem, zapewnia bardzo szybkie wyłączenie prądów zwarciowych, minimalizując ryzyko uszkodzenia kosztownych elementów energoelektronicznych.

• Prąd znamionowy 630 A: gwarantuje bezpieczną pracę w obwodach o wysokim obciążeniu bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 690 V AC: dostosowana do sieci niskiego napięcia o podwyższonym napięciu, typowego w instalacjach przemysłowych.
• Charakterystyka aR (ultraszybka): umożliwia wyłączenie prądów zwarciowych w ułamkach sekundy, chroniąc wrażliwe półprzewodniki przed przepięciami i uszkodzeniem termicznym.
• Rozmiar wkładki NH3: pasuje do standardowych podstaw bezpiecznikowych systemu NH, co ułatwia szybką wymianę w istniejących rozdzielnicach.
• Symbol 004335216: jednoznaczna identyfikacja produktu w ofercie, ułatwiająca zamawianie i magazynowanie.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Bezpiecznik został zaprojektowany zgodnie z wymaganiami dla wkładek bezpiecznikowych stosowanych w systemach zabezpieczeń półprzewodników.

Zastosowanie

Wkładka bezpiecznikowa NH3 aR 630 A przeznaczona jest do obwodów wymagających bardzo szybkiego wyłączenia zwarciowego, szczególnie w aplikacjach energoelektronicznych.

• Zabezpieczenie prostowników w zasilaczach awaryjnych (UPS) i ładowarkach baterii.
• Ochrona falowników w napędach prądu zmiennego (AC) oraz serwonapędach.
• Zabezpieczenie tyrystorów i triaków w regulatorach mocy oraz modułach soft-start.
• Stosowanie w przemysłowych rozdzielnicach głównych, gdzie wymagana jest wysoka selektywność i szybkość wyłączenia.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej systemu NH3, zgodnie z dokumentacją techniczną producenta podstawy. Przekrój przewodów przyłączeniowych oraz moment dokręcania śrub mocujących muszą być dobrane do prądu znamionowego 630 A i zalecanych wartości przez producenta instalacji.

FAQ

• Do czego służy wkładka bezpiecznikowa NH3 aR 630 A? Jest przeznaczona do szybkiego zabezpieczenia półprzewodników (np. diod, tyrystorów, IGBT) przed skutkami zwarć w układach energoelektronicznych, takich jak falowniki, prostowniki czy regulatory mocy.
• Jakie napięcie znamionowe ma ta wkładka? Napięcie znamionowe wynosi 690 V AC, co pozwala na stosowanie w sieciach niskiego napięcia o podwyższonym napięciu, typowym w przemyśle.
• Czy wkładka NH3 pasuje do standardowych podstaw bezpiecznikowych? Tak, rozmiar NH3 jest zgodny z międzynarodowym systemem wkładek bezpiecznikowych NH, montowanych w odpowiednich podstawach (rozłącznikach bezpiecznikowych) dostępnych na rynku.
