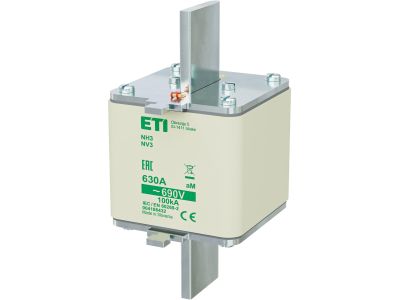

Wkładka bezpiecznikowa (topikowa) NH3 630A aM 690V silnikowa | 004186432 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3 630A aM 690V silnikowa to wysokoprądowe zabezpieczenie topikowe przeznaczone do ochrony obwodów silnikowych przed skutkami zwarć i przeciążeń. Zaprojektowana do pracy z napięciem znamionowym 690V, zapewnia niezawodną ochronę w instalacjach przemysłowych i energetycznych. Charakteryzuje się wysoką zdolnością wyłączania, umożliwiającą bezpieczne przerwanie prądów zwarciowych.

• Prąd znamionowy 630A: Przeznaczona do obwodów o dużym poborze mocy, typowych dla silników i urządzeń przemysłowych.
• Typ aM (silnikowy): Szybkie działanie w przypadku zwarć, ochrona przed zwarciami łukowymi i zwarciami doziemnymi w obwodach silnikowych.
• Napięcie znamionowe 690V: Kompatybilna z instalacjami wysokonapięciowymi, stosowanymi w przemyśle ciężkim i energetyce.
• Zdolność wyłączania Icn 100kA: Gwarantuje skuteczne przerwanie prądów zwarciowych o wysokiej wartości, minimalizując ryzyko uszkodzeń instalacji.
• Standard NH3: Szeroko stosowany w aparaturze rozdzielczej i szafach sterowniczych dzięki kompaktowym wymiarom i niezawodności.

Zgodność z Normami

Wkładka bezpiecznikowa NH3 630A aM 690V spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony przeciwpożarowej. Została zaprojektowana zgodnie z normami PN-EN 60269 oraz posiada oznaczenie CE.

Zastosowanie

Wkładki bezpiecznikowe NH3 630A aM 690V znajdują zastosowanie w instalacjach wymagających wysokiej niezawodności zabezpieczeń, szczególnie w obwodach silnikowych i energetycznych.

• Ochrona silników elektrycznych w przemyśle ciężkim, energetyce i zakładach produkcyjnych.
• Zabezpieczenie obwodów rozdzielczych w szafach sterowniczych i rozdzielniach niskiego napięcia.
• Stosowanie w instalacjach wysokonapięciowych 690V, np. w układach napędowych.
• Ochrona kabli i przewodów przed zwarciami w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy osadzić w podstawce bezpiecznikowej NH3, upewniając się o prawidłowym połączeniu styków. Wymiana wkładki może być przeprowadzona wyłącznie na wkładkę o identycznych parametrach znamionowych. Po montażu sprawdzić poprawność działania układu zabezpieczeń.

FAQ

• Czy wkładka NH3 630A aM 690V jest kompatybilna z podstawkami NH3 innych producentów? Tak, standard NH3 zapewnia uniwersalność montażową we wszystkich podstawkach zgodnych z normą PN-EN 60269.
• Jaka jest zdolność wyłączania wkładki? Wkładka wyposażona jest w zdolność wyłączania Icn 100kA, co oznacza, że może bezpiecznie przerwać prądy zwarciowe o wartości do 100kA.
• Czy wkładka może być stosowana w instalacjach 400V? Tak, wkładka NH3 630A aM 690V jest kompatybilna z instalacjami o napięciu znamionowym 400V, jednak jej pełne możliwości ujawniają się przy maksymalnym napięciu 690V.
