Wkładka bezpiecznikowa (topikowa) NH3 577A gTr 400V 400kVA transformatorowa | 004115408 Eti

Opis i Kluczowe Cechy

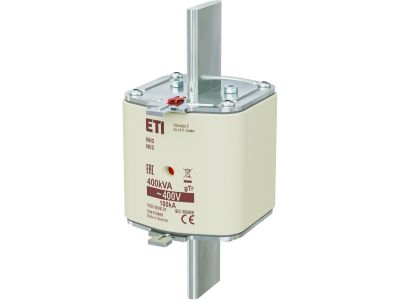

Wkładka bezpiecznikowa topikowa typu NH3 o charakterystyce gTr to wysoce wyspecjalizowany element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt o numerze katalogowym 004115408 został zoptymalizowany pod kątem ochrony transformatorów o mocy znamionowej 400 kVA przy napięciu roboczym 400V AC. Prąd znamionowy wkładki wynosi 577A, co ściśle odpowiada prądowi znamionowemu strony wtórnej transformatora o wskazanej mocy.

• Charakterystyka gTr: Jest to charakterystyka zwłoczna, dopasowana do przeciążalności transformatorów mocy. Pozwala na bezpieczne przenoszenie krótkotrwałych przeciążeń, jednocześnie gwarantując szybkie rozłączenie w przypadku wystąpienia zwarcia.
• Rozmiar NH3: Standardowy gabaryt przemysłowy (wielkość 3), zapewniający kompatybilność z większością rozłączników bezpiecznikowych i podstaw bezpiecznikowych dostępnych na rynku.
• Wysoka zdolność zwarciowa: Konstrukcja wkładki pozwala na bezpieczne przerywanie prądów zwarciowych o bardzo wysokich wartościach, co chroni infrastrukturę przed skutkami termicznymi i dynamicznymi zwarć.
• Niskie straty mocy: Zastosowanie wysokiej jakości materiałów przewodzących minimalizuje straty energii podczas normalnej eksploatacji, co przekłada się na mniejsze nagrzewanie się rozdzielnicy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Wkładka została wykonana zgodnie z normą IEC 60269-1 oraz IEC 60269-2, co definiuje jej parametry elektryczne oraz wymiary mechaniczne. Posiada certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku europejskim i gwarantuje najwyższy standard wykonania w branży elektro-technicznej.

Zastosowanie

Wkładka NH3 577A gTr jest dedykowana przede wszystkim do zabezpieczania strony niskiego napięcia w stacjach transformatorowych. Jej głównym zadaniem jest ochrona transformatorów rozdzielczych o mocy 400 kVA przed skutkami przeciążeń oraz zwarć w sieciach przemysłowych i komunalnych. Dzięki specyficznej charakterystyce gTr, wkładka ta idealnie współpracuje z charakterystykami cieplnymi transformatorów, co czyni ją niezastąpionym elementem w profesjonalnych systemach elektroenergetycznych.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej NH3 należy przestrzegać następujących zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Użycie odpowiednich narzędzi: Wkładkę należy montować i demontować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (uchwyt NH), stosując przy tym środki ochrony osobistej (osłona twarzy, rękawice elektroizolacyjne).
• Kontrola styków: Przed montażem należy sprawdzić stan powierzchni stykowych w podstawie bezpiecznikowej. Powinny być one czyste i zapewniać odpowiedni docisk mechaniczny, aby uniknąć nadmiernej rezystancji przejścia.
• Weryfikacja parametrów: Przed instalacją należy upewnić się, że moc transformatora (400 kVA) oraz napięcie sieci (400V) są zgodne z parametrami znamionowymi wkładki.
• Montaż beznapięciowy: Zaleca się wykonywanie wszelkich prac przy wyłączonym napięciu, o ile konfiguracja sieci na to pozwala.

FAQ

1. Czy wkładkę gTr można zastąpić standardową wkładką gG?
Nie jest to zalecane. Charakterystyka gTr jest specjalnie skalibrowana pod kątem ochrony transformatorów (wyrażona w kVA), podczas gdy gG jest charakterystyką ogólnego przeznaczenia. Zastosowanie gG może prowadzić do nieuzasadnionych zadziałań przy dopuszczalnych przeciążeniach transformatora.

2. Co oznacza wartość 577A na wkładce?
Jest to prąd znamionowy wkładki, który odpowiada prądowi znamionowemu transformatora 400 kVA przy napięciu 400V. Wkładka jest tak zaprojektowana, aby wytrzymać prąd 1,3 x In przez co najmniej 10 godzin, co odpowiada dopuszczalnej przeciążalności transformatora.

3. Czy wkładka pasuje do standardowych podstaw NH3?
Tak, wkładka posiada standardowe wymiary zgodne z normą DIN 43620 dla rozmiaru NH3, co zapewnia pełną kompatybilność z typowymi podstawami i rozłącznikami tej wielkości.
