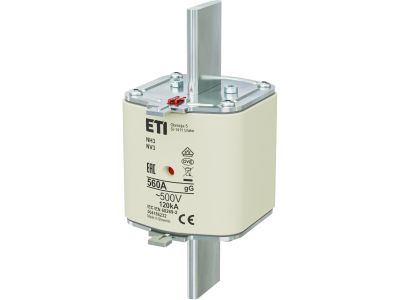

Wkładka bezpiecznikowa (topikowa) NH3 560A gG 500V zwłoczna | 004186232 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa typu NH3 o prądzie znamionowym 560A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt o numerze katalogowym 004186232 charakteryzuje się pełnozakresową charakterystyką gG (ogólnego przeznaczenia), co oznacza skuteczną ochronę zarówno przed skutkami przeciążeń, jak i zwarć w instalacjach elektroenergetycznych. Napięcie znamionowe wynoszące 500V AC pozwala na bezpieczną eksploatację w standardowych sieciach przemysłowych. Dzięki zastosowaniu wysokiej jakości materiałów ceramicznych oraz precyzyjnie wykonanego elementu topikowego, wkładka zapewnia niskie straty mocy oraz doskonałą powtarzalność parametrów czasowo-prądowych.

• Wielkość NH3: Standardowy rozmiar przemysłowy kompatybilny z większością rozłączników i podstaw bezpiecznikowych dostępnych na rynku.
• Prąd znamionowy 560A: Umożliwia zabezpieczanie obwodów o bardzo dużym obciążeniu, typowych dla głównych rozdzielnic przemysłowych.
• Charakterystyka gG: Uniwersalna ochrona przewodów i urządzeń przed przeciążeniem i zwarciem.
• Wysoka zdolność wyłączania: Gwarantuje bezpieczne przerwanie obwodu nawet przy ekstremalnie wysokich prądach zwarciowych.

Zgodność z Normami

Wkładka topikowa ETI NH3 560A została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w profesjonalnych systemach zasilania. Produkt spełnia wymagania normy IEC 60269 oraz PN-EN 60269, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, co jest niezbędne do stosowania w instalacjach na terenie Unii Europejskiej, zapewniając pełną kompatybilność z osprzętem elektroinstalacyjnym innych producentów spełniających te same standardy.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetyce zawodowej. Ze względu na charakterystykę zwłoczną i wysoki prąd znamionowy 560A, wkładka NH3 jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony transformatorów mocy przed skutkami zwarć i przeciążeń.
• Zabezpieczania baterii kondensatorów oraz układów kompensacji mocy biernej.
• Stosowania w układach napędowych o dużym poborze prądu przy rozruchu, gdzie wymagana jest charakterystyka zwłoczna.
• Ochrony kabli i przewodów o dużych przekrojach poprzecznych w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH3 560A powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Użycie odpowiednich narzędzi: Wkładkę należy montować i demontować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH), aby zapewnić bezpieczeństwo operatora.
• Stan styków: Przed montażem należy sprawdzić czystość i stan techniczny szczęk w podstawie bezpiecznikowej lub rozłączniku. Zanieczyszczone styki mogą prowadzić do nadmiernego nagrzewania się elementu.
• Moment dokręcania: W przypadku montażu w podstawach śrubowych, należy zachować odpowiedni moment dokręcania zacisków, aby uniknąć wzrostu rezystancji przejścia.
• Weryfikacja parametrów: Przed instalacją należy upewnić się, że napięcie znamionowe sieci (500V) oraz prąd obciążenia są zgodne ze specyfikacją wkładki.

FAQ

1. Czy wkładkę NH3 560A gG można stosować do ochrony silników?
Tak, charakterystyka gG jest charakterystyką ogólną, która przy odpowiednim doborze prądu znamionowego pozwala na ochronę silników, zwłaszcza w układach, gdzie prądy rozruchowe nie wymagają specjalistycznej charakterystyki aM.

2. Co oznacza oznaczenie NH3?
NH3 to oznaczenie gabarytu wkładki bezpiecznikowej. Jest to jeden z większych rozmiarów systemu NH (Niederspannungs-Hochleistungs-Sicherungen), wymagający odpowiednio dopasowanej podstawy lub rozłącznika wielkości 3.

3. Czy wkładka posiada wskaźnik zadziałania?
Tak, większość wkładek ETI serii NH wyposażona jest w wizualny wskaźnik zadziałania (tzw. kombi), który pozwala na szybką identyfikację przepalonego elementu bez konieczności użycia przyrządów pomiarowych.
