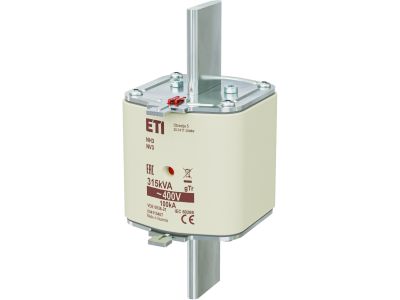

Wkładka bezpiecznikowa (topikowa) NH3 455A gTr 400V 315kVA transformatorowa | 004115407 Eti

Alternatywny kod produktu: NH3 gTr 455A/400V 315kVA

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 o symbolu 004115407 to element zabezpieczający przeznaczony do ochrony transformatorów. Charakteryzuje się prądem znamionowym 455A, napięciem 400V oraz charakterystyką gTr, dedykowaną do pracy z transformatorami o mocy 315kVA. Wielkość NH3 umożliwia montaż w standardowych rozłącznikach bezpiecznikowych.

• Prąd znamionowy 455A: Zapewnia bezpieczną pracę w obwodach o wysokim obciążeniu, skutecznie chroniąc przed zwarciami i przeciążeniami.
• Charakterystyka gTr (transformatorowa): Dopasowana do specyfiki transformatorów – wytrzymuje prądy rozruchowe, jednocześnie zapewniając selektywną ochronę.
• Napięcie znamionowe 400V: Odpowiada standardowym sieciom niskiego napięcia, stosowanym w przemyśle i energetyce.
• Moc transformatora 315kVA: Wkładka dedykowana do transformatorów o tej mocy, co gwarantuje optymalne dopasowanie parametrów zabezpieczenia.
• Wielkość NH3: Zgodna z popularnym standardem obudów bezpiecznikowych, ułatwia wymianę i integrację z istniejącą instalacją.

Zgodność z Normami

Wkładka bezpiecznikowa NH3 spełnia wymogi europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami dla wkładek topikowych, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Wkładka bezpiecznikowa gTr 455A znajduje zastosowanie głównie w instalacjach wymagających transformatorów rozdzielczych i silowych.

• Ochrona transformatorów w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Zabezpieczenie obwodów zasilających transformatory w budynkach komercyjnych i użyteczności publicznej.
• Stosowana w systemach dystrybucji energii elektrycznej wymagających charakterystyki gTr.
• Idealna do wymiany istniejących wkładek bezpiecznikowych w instalacjach z transformatorami o mocy 315kVA.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Wkładkę należy montować w odpowiednim rozłączniku bezpiecznikowym (np. podstawie NH3) zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych oraz moment dokręcania zacisków powinny być dobrane zgodnie z dokumentacją techniczną. Po wymianie sprawdzić prawidłowość działania zabezpieczenia.

FAQ

• Co oznacza charakterystyka gTr? Charakterystyka gTr (transformatorowa) to specjalna krzywa działania bezpiecznika topikowego, która pozwala na przepływ podwyższonych prądów rozruchowych transformatora bez zbędnego wyłączania, a jednocześnie zapewnia ochronę przed zwarciami i przeciążeniami.
• Jaka jest różnica między NH3 a mniejszymi wkładkami? Wielkość NH3 oznacza standardowy rozmiar obudowy bezpiecznikowej (wysokość i średnica wkładki). Większe numery (np. NH1, NH2) oznaczają mniejsze wkładki, a NH3 jest przeznaczona dla wyższych prądów i większych mocy, takich jak 455A.
• Czy tę wkładkę można stosować w innych urządzeniach niż transformatory? Charakterystyka gTr jest optymalizowana pod kątem transformatorów. Zastosowanie do innych odbiorników (np. silniki) może wymagać innej charakterystyki (gG, aM). W razie wątpliwości należy skonsultować się z projektantem instalacji.
