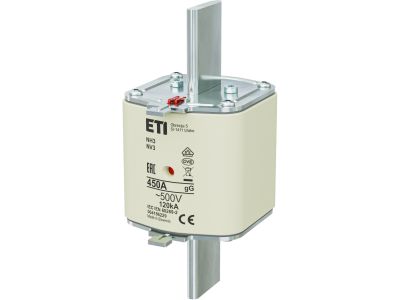

Wkładka bezpiecznikowa (topikowa) NH3 450A gG 500V zwłoczna | 004186229 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3 450A o charakterystyce zwłocznej (gG) i napięciu znamionowym 500V przeznaczona jest do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć. Stosowana w układach o dużym obciążeniu prądowym, gdzie konieczna jest ochrona przewodów i odbiorników o charakterze indukcyjnym.

• Charakterystyka zwłoczna gG: Ochrona przed przeciążeniami – wolniejsze działanie w porównaniu do wkładek szybkich, co zapobiega nieuzasadnionym wyłączeniom w trakcie chwilowych szczytów prądowych.
• Prąd znamionowy 450A: Wysoka obciążalność prądowa, dedykowana do linii zasilających o dużym zapotrzebowaniu na moc.
• Napięcie znamionowe 500V: Możliwość stosowania w układach niskiego i średniego napięcia, zgodnie z klasyfikacją instalacji.
• Typ NH3: Standardowy rozmiar wkładki topikowej, kompatybilny z rozłącznikami bezpiecznikowymi NH i szafami rozdzielczymi.
• Zastosowanie w obwodach indukcyjnych: Idealna do zabezpieczania silników, transformatorów i innych odbiorników o charakterze reaktancyjnym.

Zgodność z Normami

Wkładka bezpiecznikowa NH3 450A spełnia wymagania normy PN-EN 60269-2 oraz posiada deklarację zgodności CE. Została zaprojektowana zgodnie z międzynarodowymi standardami bezpieczeństwa dla urządzeń rozdzielczych i sterowniczych.

Zastosowanie

Wkładka bezpiecznikowa NH3 450A zwłoczna znajduje zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz rozdzielniach energetycznych, gdzie wymagana jest niezawodna ochrona obwodów o dużym obciążeniu.

• Zabezpieczanie głównych linii zasilających w zakładach przemysłowych.
• Ochrona obwodów zasilających silniki elektryczne o dużej mocy.
• Stosowanie w rozdzielnicach budynków wielorodzinnych i komercyjnych.
• Zabezpieczanie transformatorów i układów zasilających o charakterze indukcyjnym.

Wskazówki Montażowe

Montaż i wymiana wkładki powinna być wykonana przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Przed montażem należy upewnić się, że prąd znamionowy wkładki jest zgodny z projektem instalacji. Wkładkę należy osadzić w gnieździe rozłącznika bezpiecznikowego NH3, dbając o prawidłowe osadzenie styków. Po montażu przeprowadzić próbę zwarciową zgodnie z procedurami bezpieczeństwa.

FAQ

• Czy wkładka NH3 450A jest kompatybilna z innymi typami bezpieczników? Tak – wkładka NH3 450A jest standardowym rozmiarem kompatybilnym z rozłącznikami bezpiecznikowymi typu NH (rozmiar 3).
• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG przeznaczona jest do zabezpieczania kabli i przewodów przed przeciążeniem i zwarciem, natomiast gM (silnikowa) ma dłuższy czas zadziałania, co lepiej chroni odbiorniki indukcyjne. Wkładka gG jest uniwersalnym rozwiązaniem do większości zastosowań.
• Czy wkładka może być stosowana w obwodach DC? Dane techniczne nie określają możliwości stosowania w obwodach prądu stałego. Zaleca się stosowanie zgodnie z przeznaczeniem dla instalacji AC.
