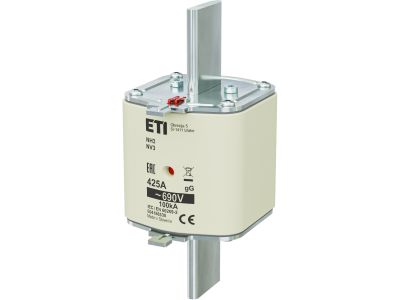

Wkładka bezpiecznikowa (topikowa) NH3 425A gG 690V zwłoczna | 004186330 Eti

Alternatywny kod produktu: NH3 gG 425A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 425A gG 690V zwłoczna o symbolu 004186330 to profesjonalne zabezpieczenie przeciwprzeciążeniowe i zwarciowe przeznaczone do instalacji przemysłowych. Dzięki prądowi znamionowemu 425 A i napięciu 690 V AC zapewnia niezawodną ochronę w obwodach o wysokim poborze mocy, a charakterystyka zwłoczna (gG) gwarantuje odporność na krótkotrwałe przeciążenia.

• Prąd znamionowy 425 A: Bezpieczna praca w obwodach głównych i zasilających o znacznym obciążeniu – minimalizacja ryzyka przegrzania i przerw w dostawie energii.
• Napięcie znamionowe 690 V AC: Przeznaczona do sieci trójfazowych o podwyższonym napięciu, idealna do zastosowań w przemyśle i energetyce.
• Charakterystyka zwłoczna (gG): Odporność na impulsy prądowe (np. rozruch silników) – zapobiega zbędnym wyłączeniom przy jednoczesnym zachowaniu ochrony przed zwarciami.
• Wielkość NH3: Standardowy rozmiar wkładki bezpiecznikowej umożliwiający łatwy montaż w dedykowanych podstawach NH oraz wymianę bez ingerencji w okablowanie.
• Konstrukcja topikowa: Pewne przełamywanie obwodu przy przepływie prądu zwarciowego – najwyższy poziom bezpieczeństwa dla personelu i urządzeń.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm bezpieczeństwa oraz posiada certyfikat CE. Został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami dla wkładek bezpiecznikowych instalacji przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa NH3 425A gG 690V znajduje zastosowanie w rozdzielnicach głównych, szafach sterowniczych oraz obwodach odbiorczych wymagających niezawodnej ochrony przed przeciążeniem i zwarciem.

• Zabezpieczenie kabli zasilających i szyn zbiorczych w przemyśle ciężkim.
• Ochrona silników elektrycznych dużych mocy, zwłaszcza przy rozruchu obciążonym.
• Bezpieczeństwo transformatorów, prostowników i innych odbiorników generujących impulsy prądowe.
• Stosowana jako zabezpieczenie główne w rozdzielnicach NN o napięciu do 690 V.

Wskazówki Montażowe

Montaż wkładki należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę instaluje się w dedykowanej podstawie bezpiecznikowej NH3. Przed wymianą sprawdź stan techniczny podstawy oraz dobierz odpowiednie narzędzie (np. uchwyt do wyjmowania wkładek). Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego zabezpieczenia. Po wymianie sprawdź poprawność osadzenia wkładki.

FAQ

• Jaka jest charakterystyka czasowo-prądowa tej wkładki? Wkładka posiada charakterystykę zwłoczną gG, co oznacza, że wytrzymuje krótkotrwałe przeciążenia (np. rozruch silnika) bez zbędnego wyzwalania, a jednocześnie szybko reaguje na zwarcia.
• Do jakiego napięcia mogę ją stosować? Napięcie znamionowe wynosi 690 V AC, co pozwala na pracę w sieciach trójfazowych wysokiego napięcia niskiego (NN) oraz w instalacjach przemysłowych z podwyższonym napięciem.
• Czy można ją montować w standardowych podstawach NH? Tak, jest to wkładka w standardowym rozmiarze NH3. Pasuje do wszystkich podstaw bezpiecznikowych przystosowanych do tej wielkości – sprawdź jednak zgodność prądu znamionowego i napięcia.
