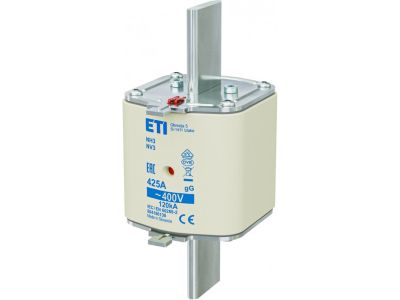

Wkładka bezpiecznikowa (topikowa) NH3 425A gG 400V zwłoczna | 004186130 Eti

Alternatywny kod produktu: NH3 gG 425A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3 425A (symbol 004186130) to zwłoczna wkładka topikowa przeznaczona do ochrony obwodów o wysokim prądzie znamionowym w instalacjach elektrycznych niskiego napięcia. Zaprojektowana do współpracy z podstawami nożowymi NH3, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami przy zachowaniu odpowiedniego czasu reakcji.

• Prąd znamionowy 425A: Zapewnia ochronę obwodów o dużym obciążeniu, takich jak zasilanie głównych rozdzielnic, silników o wysokiej mocy lub dużych grup odbiorników.
• Charakterystyka zwłoczna (gG): Umożliwia chwilowe przeciążenia bez wyłączania obwodu, co jest kluczowe w przypadku rozruchu silników lub urządzeń o dużym prądzie rozruchowym.
• Napięcie znamionowe 400V: Przeznaczona do instalacji trójfazowych o napięciu międzyfazowym 400V.
• Typ nożowy NH3: Kompatybilna z podstawami nożowymi NH3, standardowo stosowanymi w rozdzielnicach przemysłowych i energetycznych.
• Zabezpieczenie zwarciowe i przeciążeniowe: Eliminuje ryzyko uszkodzeń instalacji i urządzeń w przypadku zwarć oraz długotrwałych przeciążeń.

Zgodność z Normami

Wkładka bezpiecznikowa NH3 425A zwłoczna 400V spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1, dotyczącej bezpieczników topikowych niskiego napięcia. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH3 425A zwłoczna 400V znajduje zastosowanie w instalacjach wymagających ochrony obwodów o wysokim prądzie znamionowym, gdzie kluczowe jest utrzymanie ciągłości zasilania podczas chwilowych przeciążeń.

• Ochrona głównych rozdzielnic w budynkach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów zasilających silniki o wysokiej mocy (np. wentylatory, pompy, przenośniki taśmowe).
• Ochrona linii zasilających duże grupy odbiorników (np. hale produkcyjne, centra logistyczne).
• Stosowanie w instalacjach energetycznych niskiego napięcia, gdzie wymagana jest zwłoczna charakterystyka wyłączania.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP wyłącznie po całkowitym odłączeniu napięcia w chronionym obwodzie. Przed instalacją należy upewnić się, że podstawa nożowa NH3 jest wolna od zanieczyszczeń i uszkodzeń. Wkładkę należy umieścić w podstawie, upewniając się, że styki nożowe są prawidłowo osadzone. Nigdy nie stosować wkładek o prądzie znamionowym większym niż zalecany dla danego obwodu. Po montażu należy przeprowadzić próbę działania, sprawdzając poprawność działania mechanizmu wyzwalania.

FAQ

• Jaka jest różnica między charakterystyką zwłoczną (gG) a szybką (gF)? Charakterystyka zwłoczna (gG) pozwala na chwilowe przeciążenia bez wyłączania obwodu, co jest istotne w przypadku urządzeń o dużym prądzie rozruchowym (np. silniki). Charakterystyka szybka (gF) reaguje niemal natychmiastowo, co jest stosowane w ochronie wrażliwych urządzeń elektronicznych.
• Czy wkładka NH3 425A jest kompatybilna z podstawami NH2? Nie – wkładki NH3 są przeznaczone wyłącznie do współpracy z podstawami nożowymi NH3. Podstawy NH2 są kompatybilne z wkładkami o niższym prądzie znamionowym (do 250A).
• Jak dobrać wkładkę do danego obwodu? Dobór wkładki powinien być oparty na prądzie znamionowym obwodu, charakterystyce odbiornika oraz wymaganiach normatywnych. W przypadku wątpliwości należy skonsultować się z projektantem instalacji lub osobą posiadającą uprawnienia SEP.
