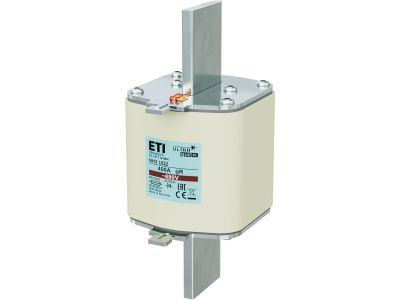

Wkładka bezpiecznikowa (topikowa) NH3 400A gR 690V ultraszybka | 004725223 Eti

Alternatywny kod produktu: M3UQ2/400A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 400A gR 690V ultraszybka o symbolu 004725223 to element przeznaczony do ochrony urządzeń półprzewodnikowych przed skutkami zwarć i przeciążeń. Dzięki prądowi znamionowemu 400 A i napięciu 690 V AC zapewnia skuteczne odłączanie obwodu w przypadku awarii, minimalizując ryzyko uszkodzenia kosztownych komponentów elektronicznych. Klasa gR (ultraszybka) gwarantuje ekstremalnie krótki czas zadziałania, co jest kluczowe przy zabezpieczaniu tyrystorów, diod mocy czy modułów IGBT.

• Prąd znamionowy 400 A: Pozwala na bezpieczne zabezpieczenie obwodów o dużym poborze prądu bez ryzyka nieuzasadnionego wyłączenia w normalnych warunkach pracy.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i zdolność gaszenia łuku.
• Klasa gR (ultraszybka): Czas zadziałania poniżej kilku milisekund – idealna do ochrony półprzewodników, które nie tolerują nawet krótkotrwałych przeciążeń.
• Rozmiar NH3: Standardowa wielkość wkładki zgodna z systemem NH, umożliwiająca łatwy montaż w podstawach bezpiecznikowych i rozłącznikach przeznaczonych dla tego typu.
• Konstrukcja topikowa: Prosta i niezawodna zasada działania – przetopienie wkładki w przypadku przekroczenia prądu zadziałania gwarantuje fizyczne przerwanie obwodu.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników topikowych oraz posiada certyfikację CE, co potwierdza jej zgodność z obowiązującymi przepisami i dyrektywami. Produkt został zaprojektowany i wyprodukowany zgodnie z uznanymi standardami branżowymi, zapewniając niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Ultraszybka wkładka bezpiecznikowa NH3 400A gR znajduje zastosowanie przede wszystkim w układach wymagających błyskawicznego odłączenia zasilania w razie zwarcia. Jej parametry są szczególnie ważne w środowiskach, gdzie występują wrażliwe elementy półprzewodnikowe.

• Ochrona tyrystorów, diod mocy, triaków oraz modułów IGBT w przekształtnikach energoelektronicznych (prostowniki, falowniki, zasilacze impulsowe).
• Zabezpieczenie obwodów DC w zasilaczach UPS, systemach fotowoltaicznych i zasilaniu awaryjnym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych jako ochrona zwarciowa odbiorów o wysokim prądzie i napięciu, gdzie wymagane jest ekstremalnie szybkie wyłączenie.
• Zabezpieczenie obwodów pomocniczych w maszynach CNC, napędach elektrycznych i automatyce przemysłowej z elementami półprzewodnikowymi w torze mocy.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i sprawdzeniu braku napięcia na zaciskach. Należy stosować odpowiednie podstawy bezpiecznikowe NH3, dostosowane do przekroju przewodów i prądu obciążenia. Przed instalacją upewnij się, że wkładka nie jest uszkodzona mechanicznie. Po wymianie sprawdź poprawność osadzenia w podstawie oraz brak widocznych pęknięć. Pamiętaj, aby dobierać wkładkę zgodnie z charakterystyką zabezpieczanego urządzenia – klasa gR nie jest przeznaczona do ochrony kabli i silników (w tych zastosowaniach stosuje się klasę gG).

FAQ

• Czym różni się wkładka klasy gR od gG? Klasa gR to charakterystyka ultraszybka, przeznaczona do ochrony półprzewodników – zadziała w ciągu milisekund. Klasa gG to charakterystyka ogólnego przeznaczenia, wolniejsza, stosowana do ochrony kabli i silników. Nie można ich stosować zamiennie.
• Czy tę wkładkę można montować w standardowej podstawie NH? Tak, wkładka ma wymiar NH3, czyli około 10×66 mm (w zależności od producenta podstawy). Pasuje do wszystkich podstaw i rozłączników bezpiecznikowych przystosowanych do rozmiaru NH3, pod warunkiem zachowania zgodności prądowej i napięciowej.
• Jakie są oznaki zużycia lub przepalenia wkładki? Po zadziałaniu wkładka ulega fizycznemu przerwaniu – widoczny jest przełom w topiku oraz często zabrudzenie wnętrza. Wkładka jest jednorazowego użytku – nie regenerować. Przed wymianą należy odłączyć napięcie i sprawdzić przyczynę przepalenia.
