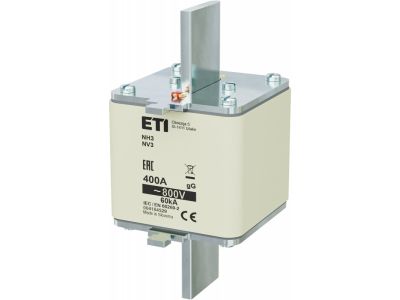

Wkładka bezpiecznikowa (topikowa) NH3 400A gG 800V Fotowoltaika - PV | 004184529 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3 400A gG 800V PV to element zabezpieczający obwody prądu stałego w instalacjach fotowoltaicznych oraz układach przemysłowych. Charakteryzuje się zwłocznym działaniem, co pozwala na krótkotrwałe przeciążenia bez wyłączenia zasilania. Przeznaczona do montażu w gniazdach NH3, zapewnia szybką wymianę i niezawodną ochronę przed zwarciami i przeciążeniami.

• Prąd znamionowy 400A: Zapewnia ochronę głównych obwodów DC w systemach fotowoltaicznych o wysokiej mocy.
• Napięcie znamionowe 800V DC: Przystosowana do pracy w instalacjach fotowoltaicznych z podwyższonym napięciem stałym.
• Charakterystyka gG (zwłoczna): Toleruje krótkotrwałe przeciążenia, chroniąc instalację przed nieuzasadnionymi wyłączeniami.
• Typ NH3: Kompatybilna z gniazdami nożowymi NH3, standardowo stosowanymi w rozdzielnicach przemysłowych i fotowoltaicznych.
• Zastosowanie w fotowoltaice (PV): Przeznaczona do ochrony łańcuchów modułów PV oraz inwerterów, gdzie wymagane jest bezpieczeństwo pracy z prądem stałym.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-6 dotyczącej bezpieczników niskiego napięcia, w tym specyfikacji dla fotowoltaiki. Posiada oznaczenie CE i jest zgodna z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH3 400A gG 800V PV znajduje zastosowanie w systemach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami prądu stałego.

• Ochrona łańcuchów modułów fotowoltaicznych przed zwarciami i przeciążeniami.
• Zabezpieczenie inwerterów fotowoltaicznych w instalacjach o wysokim napięciu DC.
• Ochrona obwodów DC w rozdzielnicach przemysłowych i energetycznych.
• Stosowanie w systemach magazynowania energii opartej na bateriach wysokonapięciowych.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem środków bezpieczeństwa dla pracy z napięciem stałym. Przed wymianą wkładki należy bezwzględnie odłączyć napięcie po stronie DC i AC, sprawdzić stan gniazda NH3 oraz upewnić się, że nowa wkładka posiada odpowiednie parametry (prąd, napięcie, charakterystyka). Wymiana powinna odbywać się przy użyciu odpowiednich narzędzi izolowanych. Po montażu należy przeprowadzić próbę działania instalacji.

FAQ

• Czy wkładka jest kompatybilna z gniazdami NH1? Nie – wkładka NH3 jest przeznaczona wyłącznie do gniazd NH3 ze względu na większe wymiary noży gniazda.
• Jaki jest maksymalny prąd zwarciowy wkładki? Dane producenta nie określają maksymalnego prądu zwarciowego – zaleca się stosowanie zgodnie z dokumentacją techniczną instalacji.
• Czy wkładka posiada oznaczenie PV? Tak – dedykowana do instalacji fotowoltaicznych, spełnia wymagania norm dla ochrony prądu stałego w systemach PV.
