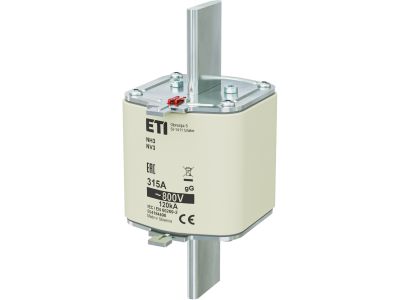

Wkładka bezpiecznikowa (topikowa) NH3 315A gG 800V Fotowoltaika - PV | 004184498 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 o prądzie znamionowym 315A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta ETI z myślą o wymagających instalacjach fotowoltaicznych (PV). Urządzenie charakteryzuje się charakterystyką gG, co oznacza pełnozakresową zdolność wyłączania, chroniąc zarówno przed skutkami przeciążeń, jak i zwarć. Napięcie znamionowe izolacji wynoszące 800V AC/DC sprawia, że produkt ten jest idealnie dopasowany do nowoczesnych inwerterów i systemów o podwyższonym napięciu roboczym. Rozmiar NH3 (wielkość gabarytowa 3) gwarantuje odpowiednią powierzchnię styku oraz efektywne odprowadzanie ciepła generowanego podczas przepływu prądu o wysokim natężeniu.

• Prąd znamionowy 315A: Pozwala na zabezpieczanie głównych gałęzi prądowych w rozdzielnicach fotowoltaicznych.
• Napięcie 800V: Dedykowane do pracy w systemach o wysokim napięciu stałym i zmiennym, typowych dla sektora OZE.
• Charakterystyka gG: Uniwersalna ochrona zwłoczna, minimalizująca ryzyko niepożądanych zadziałań przy chwilowych wahaniach prądu.
• Wysoka zdolność wyłączania: Skuteczna izolacja uszkodzonego obwodu w ekstremalnych warunkach awaryjnych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Wkładka spełnia wymagania normy IEC 60269, co potwierdza jej parametry techniczne oraz powtarzalność charakterystyk czasowo-prądowych. Dzięki certyfikacji ETI, inżynierowie i projektanci mają pewność, że element ten przeszedł rygorystyczne testy wytrzymałościowe i termiczne, co jest kluczowe dla zachowania ciągłości zasilania w instalacjach przemysłowych i komercyjnych farmach fotowoltaicznych.

Zastosowanie

Wkładka topikowa NH3 315A 800V znajduje szerokie zastosowanie w sektorze energii odnawialnej. Jest dedykowana przede wszystkim do:

• Zabezpieczania inwerterów centralnych w dużych farmach fotowoltaicznych.
• Ochrony głównych rozdzielnic prądu stałego (DC) oraz zmiennego (AC) w systemach PV.
• Zastosowań przemysłowych, gdzie występują napięcia robocze do 800V.
• Systemów magazynowania energii wymagających solidnego zabezpieczenia nadprądowego.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Wkładkę należy instalować w dedykowanych podstawach bezpiecznikowych rozmiaru NH3, zapewniając odpowiedni docisk styków. Przed montażem należy upewnić się, że gniazda są wolne od zanieczyszczeń i korozji. Zaleca się używanie izolowanego uchwytu do wkładek bezpiecznikowych (manewrowego) w celu zapewnienia bezpieczeństwa operatora. Należy zwrócić szczególną uwagę na moment dokręcania śrub w podstawie bezpiecznikowej, aby uniknąć przegrzewania się punktów styku, co mogłoby prowadzić do przedwczesnego zadziałania wkładki lub uszkodzenia rozdzielnicy.

FAQ

Czy ta wkładka może być stosowana w standardowych instalacjach 400V?
Tak, napięcie 800V jest napięciem maksymalnym. Wkładka może bezpiecznie pracować w instalacjach o niższym napięciu znamionowym, zachowując swoje parametry ochronne.

Co oznacza charakterystyka gG w kontekście fotowoltaiki?
Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia. W systemach PV chroni ona kable i urządzenia przed skutkami zarówno niewielkich, długotrwałych przeciążeń, jak i gwałtownych zwarć.

Czy do wymiany wkładki potrzebne są specjalistyczne narzędzia?
Tak, ze względów bezpieczeństwa wymiana powinna odbywać się przy użyciu atestowanego uchwytu izolowanego do wkładek NH, przy zachowaniu procedur odłączenia napięcia.
