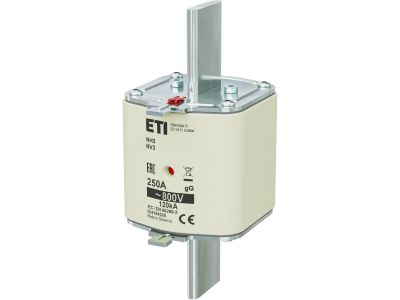

Wkładka bezpiecznikowa (topikowa) NH3 250A gG 800V Fotowoltaika - PV | 004184526 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 o prądzie znamionowym 250A to zaawansowane rozwiązanie ochronne zaprojektowane przez renomowanego producenta ETI. Produkt ten został zoptymalizowany pod kątem pracy w wymagających instalacjach fotowoltaicznych (PV), gdzie napięcie robocze osiąga poziom 800V AC. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) w połączeniu z konstrukcją zwłoczną zapewnia doskonałą selektywność oraz odporność na chwilowe przeciążenia, co jest kluczowe w stabilizacji pracy systemów odnawialnych źródeł energii.

• Wysokie napięcie znamionowe: Praca przy 800V pozwala na bezpieczne stosowanie w nowoczesnych inwerterach i rozdzielnicach PV.
• Prąd znamionowy 250A: Umożliwia zabezpieczanie głównych gałęzi prądowych w dużych farmach fotowoltaicznych.
• Wielkość NH3: Standardowy rozmiar przemysłowy gwarantuje kompatybilność z szeroką gamą podstaw bezpiecznikowych i rozłączników.
• Charakterystyka zwłoczna: Zapobiega niepożądanym zadziałaniom podczas krótkotrwałych skoków napięcia i prądu.

Zgodność z Normami

Wkładka ETI o numerze katalogowym 004184526 została wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC 60269, co potwierdza jej zdolność do bezpiecznego przerywania prądów zwarciowych w instalacjach niskiego napięcia. Produkt posiada certyfikację CE, co jest gwarancją jakości wykonania oraz powtarzalności parametrów technicznych, niezbędną w profesjonalnych projektach elektroenergetycznych.

Zastosowanie

Głównym obszarem zastosowania wkładki NH3 250A gG 800V są systemy fotowoltaiczne o dużej mocy. Dzięki podwyższonemu napięciu znamionowemu do 800V, idealnie sprawdza się w:

• Centralnych inwerterach fotowoltaicznych.
• Rozdzielnicach prądu przemiennego (AC) w instalacjach wielkoskalowych.
• Zabezpieczaniu linii zasilających w obiektach przemysłowych o specyficznych wymaganiach napięciowych.
• Systemach magazynowania energii współpracujących z siecią 800V.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Należy pamiętać o następujących zasadach:

• Użycie izolowanego uchwytu: Wkładkę należy montować i demontować przy użyciu atestowanego uchwytu izolacyjnego (manewrowego) dla rozmiaru NH.
• Kontrola styków: Przed montażem należy upewnić się, że szczęki podstawy bezpiecznikowej są czyste i zapewniają odpowiedni docisk, co minimalizuje rezystancję przejścia i nagrzewanie się styku.
• Stan beznapięciowy: Wymiana wkładki powinna odbywać się przy odłączonym obciążeniu, aby uniknąć powstania łuku elektrycznego.
• Weryfikacja parametrów: Przed instalacją należy potwierdzić zgodność napięcia znamionowego 800V z napięciem panującym w układzie.

FAQ

Czy wkładka 800V może być stosowana w instalacjach o niższym napięciu, np. 400V?
Tak, wkładka o wyższym napięciu znamionowym może pracować w obwodach o niższym napięciu, zachowując swoje parametry prądowe i charakterystykę czasowo-prądową.

Co oznacza charakterystyka gG w kontekście fotowoltaiki?
Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia, która chroni zarówno przed skutkami przeciążeń, jak i zwarć. W systemach PV jest stosowana po stronie AC inwertera.

Czy produkt jest odporny na warunki atmosferyczne?
Wkładka powinna być montowana w odpowiednich obudowach lub rozdzielnicach o stopniu ochrony IP dostosowanym do warunków otoczenia, aby chronić ceramiczny korpus i miedziane styki przed wilgocią.
