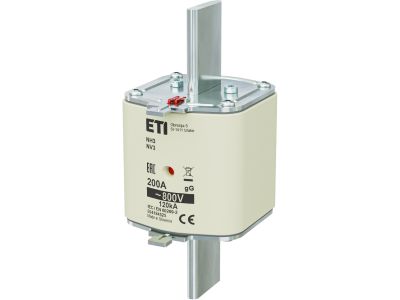

Wkładka bezpiecznikowa (topikowa) NH3 200A gG 800V Fotowoltaika - PV | 004184525 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH3 o prądzie znamionowym 200A to zaawansowane rozwiązanie ochronne zaprojektowane przez renomowanego producenta ETI. Produkt ten został zoptymalizowany pod kątem pracy w wymagających instalacjach fotowoltaicznych (PV), gdzie napięcie robocze osiąga poziom 800V AC. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) w połączeniu z właściwościami zwłocznymi sprawia, że wkładka idealnie radzi sobie z ochroną kabli i urządzeń przed skutkami przeciążeń oraz zwarć, jednocześnie eliminując ryzyko niepożądanych zadziałań przy chwilowych skokach prądu.

• Wysokie napięcie znamionowe: Praca przy 800V pozwala na bezpieczne stosowanie w nowoczesnych inwerterach i rozdzielnicach DC/AC w sektorze OZE.
• Wielkość NH3: Standardowy rozmiar przemysłowy zapewnia kompatybilność z szeroką gamą podstaw bezpiecznikowych i rozłączników listwowych.
• Prąd znamionowy 200A: Pozwala na zabezpieczanie obwodów o dużym obciążeniu, gwarantując stabilność przesyłu energii.
• Niskie straty mocy: Precyzyjnie wykonany element topikowy minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury wewnątrz rozdzielnicy.

Zgodność z Normami

Wkładka topikowa ETI o numerze katalogowym 004184525 została wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa. Spełnia wymagania normy IEC 60269, co jest gwarancją powtarzalności parametrów elektrotechnicznych oraz pełnego bezpieczeństwa użytkowania w instalacjach przemysłowych i komercyjnych. Posiada certyfikację CE, potwierdzającą dopuszczenie do obrotu na rynku europejskim oraz wysoką jakość wykonania korpusu ceramicznego, który jest odporny na wysokie temperatury i ciśnienie powstające podczas gaszenia łuku elektrycznego.

Zastosowanie

Głównym obszarem zastosowania wkładki NH3 200A gG 800V są systemy fotowoltaiczne o dużej skali (farmy PV) oraz instalacje przemysłowe, w których występują podwyższone napięcia robocze. Produkt doskonale sprawdza się jako:

• Zabezpieczenie główne w rozdzielnicach AC po stronie inwerterów wielkiej mocy.
• Ochrona linii zasilających w obiektach przemysłowych o specyficznych wymaganiach napięciowych.
• Element zabezpieczający w systemach magazynowania energii.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy zachować szczególne środki ostrożności i przestrzegać poniższych wytycznych:

• Użycie uchwytu izolacyjnego: Wkładkę należy montować i demontować wyłącznie przy użyciu atestowanego uchwytu bezpiecznikowego (uchwyt NH), aby zminimalizować ryzyko porażenia.
• Kontrola styków: Przed montażem należy upewnić się, że szczęki podstawy bezpiecznikowej są czyste i zapewniają odpowiedni docisk, co zapobiega przegrzewaniu się styków.
• Stan beznapięciowy: Wymiana wkładki powinna odbywać się w stanie beznapięciowym, chyba że stosowane są rozłączniki bezpiecznikowe przystosowane do pracy pod obciążeniem.
• Weryfikacja parametrów: Przed instalacją należy potwierdzić, że prąd znamionowy 200A oraz napięcie 800V są zgodne z projektem instalacji elektrycznej.

FAQ

Czy wkładka o charakterystyce gG może być stosowana do ochrony silników?
Charakterystyka gG jest charakterystyką ogólną. W przypadku silników o ciężkim rozruchu zaleca się weryfikację prądów rozruchowych, jednak zwłoczna natura tej wkładki pozwala na jej szerokie zastosowanie w ochronie przewodów zasilających.

Dlaczego napięcie 800V jest istotne w fotowoltaice?
Wiele nowoczesnych systemów PV pracuje na wyższych napięciach w celu redukcji strat przesyłowych i zmniejszenia przekrojów kabli. Standardowe wkładki na 500V lub 690V mogą być niewystarczające i niebezpieczne w takich aplikacjach.

Czy wkładka posiada wskaźnik zadziałania?
Tak, wkładki typu NH od ETI są standardowo wyposażone w wizualny wskaźnik zadziałania, który pozwala na szybką identyfikację uszkodzonego obwodu przez personel techniczny.
