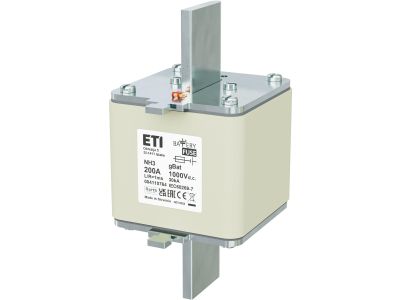

Wkładka bezpiecznikowa (topikowa) NH3 200A gBat 1000V DC Magazyny energii | 004110764 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3 200A 1000V DC to wyspecjalizowany element zabezpieczający obwody prądu stałego (DC) w instalacjach magazynów energii, systemach fotowoltaicznych i akumulatorowych. Przeznaczona do współpracy z nożami bezpiecznikowymi NH3, zapewnia szybkie i skuteczne odcięcie prądu w przypadku zwarcia lub przeciążenia, chroniąc wrażliwe komponenty układu.

• Prąd znamionowy 200A: Zapewnia skuteczną ochronę obwodów o wysokim poborze mocy, typowych dla magazynów energii i dużych akumulatorów.
• Napięcie znamionowe 1000V DC: Przystosowana do pracy w systemach wysokonapięciowych, w tym instalacjach fotowoltaicznych i magazynów energii.
• Zakres DC (gBat): Specjalnie zaprojektowana do ochrony obwodów prądu stałego, w tym akumulatorów litowo-jonowych i kwasowo-ołowiowych.
• Wysoka zdolność wyłączania: Zwiększa bezpieczeństwo układu poprzez szybkie przerwanie zwarcia, minimalizując ryzyko uszkodzenia komponentów.
• Standard NH3: Kompatybilna z powszechnie stosowanymi nożami bezpiecznikowymi NH3, co ułatwia montaż i wymianę.

Zgodność z Normami

Wkładka spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego w obwodach DC, w tym normy EN 60269-6. Posiada oznaczenie CE i jest zgodna z dyrektywami Unii Europejskiej dotyczącymi urządzeń elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa NH3 200A 1000V DC znajduje zastosowanie w kluczowych punktach instalacji, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami w obwodach prądu stałego.

• Ochrona magazynów energii i akumulatorów w systemach fotowoltaicznych.
• Zabezpieczenie obwodów DC w stacjach ładowania samochodów elektrycznych.
• Ochrona przetwornic i falowników w instalacjach off-grid.
• Stosowanie w układach UPS i systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w odpowiednim nożu bezpiecznikowym NH3, zwracając uwagę na prawidłowe osadzenie i kontakt elektryczny. Przed montażem sprawdzić zgodność napięcia i prądu znamionowego wkładki z parametrami instalacji. Podczas pracy z obwodami DC należy zachować szczególną ostrożność ze względu na wysokie napięcia – stosować odpowiednie środki ochrony indywidualnej (izolowane narzędzia, rękawice elektroizolacyjne).

FAQ

• Czy wkładka NH3 200A 1000V DC może być stosowana w instalacjach AC? Nie – wkładka jest przeznaczona wyłącznie do pracy w obwodach prądu stałego (DC). Do ochrony obwodów AC należy stosować odpowiednie wkładki do prądu przemiennego.
• Jaka jest zdolność wyłączania wkładki? Dane dotyczące zdolności wyłączania nie zostały podane w dostępnych informacjach. Sprawdź etykietę na produkcie lub dokumentację techniczną w celu uzyskania dokładnych danych.
• Czy wkładka jest wielokrotnego użytku? Wkładki topikowe są elementami jednorazowego użytku – po zadziałaniu muszą zostać wymienione na nowe.
