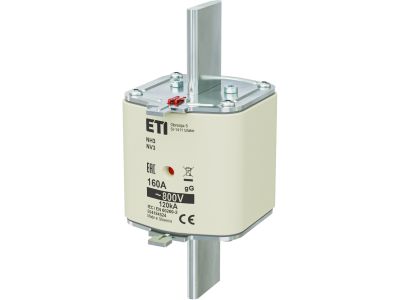

Wkładka bezpiecznikowa (topikowa) NH3 160A gG 800V Fotowoltaika - PV | 004184524 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH3 160A gG 800V marki ETI to zaawansowany komponent ochronny zaprojektowany specjalnie z myślą o wymagających instalacjach fotowoltaicznych oraz przemysłowych systemach prądu przemiennego. Prąd znamionowy o wartości 160 A w połączeniu z podwyższonym napięciem znamionowym 800V AC sprawia, że produkt ten idealnie wpisuje się w architekturę nowoczesnych farm fotowoltaicznych, gdzie napięcia robocze często przekraczają standardowe parametry sieciowe. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) zapewnia skuteczną ochronę zarówno przed skutkami zwarć, jak i przeciążeń, co jest kluczowe dla zachowania ciągłości pracy falowników i rozdzielnic głównych.

• Wielkość NH3: Standardowy rozmiar przemysłowy kompatybilny z podstawami bezpiecznikowymi typu NH3.
• Napięcie znamionowe 800V: Przystosowanie do pracy w systemach o podwyższonym napięciu, typowych dla sektora OZE.
• Charakterystyka zwłoczna: Pozwala na bezpieczne przenoszenie chwilowych prądów rozruchowych bez nieuzasadnionego zadziałania zabezpieczenia.
• Wysoka zdolność wyłączania: Gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Wkładka spełnia wymagania normy IEC 60269, która definiuje parametry techniczne dla niskonapięciowych bezpieczników topikowych. Dzięki rygorystycznej kontroli jakości producenta ETI, wkładka posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co jest niezbędne przy realizacji projektów infrastrukturalnych wymagających pełnej dokumentacji technicznej i deklaracji zgodności.

Zastosowanie

Głównym obszarem zastosowania wkładki NH3 160A gG 800V są systemy fotowoltaiczne (PV), gdzie służy ona do zabezpieczania kabli i przewodów po stronie AC falowników wielkiej mocy. Dzięki podwyższonemu napięciu znamionowemu 800V, jest ona niezastąpiona w rozdzielnicach zbiorczych farm słonecznych. Ponadto, produkt znajduje szerokie zastosowanie w przemyśle ciężkim, w układach zasilania maszyn oraz w budownictwie komercyjnym, gdzie występują specyficzne warunki napięciowe wymagające aparatury o wyższej wytrzymałości dielektrycznej niż standardowe 500V.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed instalacją należy upewnić się, że podstawa bezpiecznikowa jest czysta i dostosowana do rozmiaru NH3. Wkładkę należy umieszczać w podstawie przy użyciu izolowanego uchwytu bezpiecznikowego (manewrowego), zachowując wszelkie zasady BHP. Należy zwrócić szczególną uwagę na zapewnienie odpowiedniego docisku w szczękach podstawy, co minimalizuje rezystancję styku i zapobiega nadmiernemu nagrzewaniu się elementu. W systemach PV zaleca się regularną inspekcję termowizyjną połączeń śrubowych i stykowych w celu wykrycia ewentualnych poluzowań wynikających z cykli termicznych.

FAQ

• Czy ta wkładka może być stosowana w obwodach prądu stałego (DC)? Prezentowany model posiada charakterystykę gG i napięcie znamionowe 800V AC. Do ochrony obwodów DC w fotowoltaice zaleca się stosowanie wkładek o charakterystyce gPV.
• Co oznacza charakterystyka gG? Jest to charakterystyka pełnozakresowa, co oznacza, że bezpiecznik chroni urządzenie zarówno przed prądami przeciążeniowymi, jak i prądami zwarciowymi.
• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładki typu NH od ETI standardowo wyposażone są w wizualny wskaźnik zadziałania, który pozwala na szybką identyfikację uszkodzonego obwodu bez konieczności użycia przyrządów pomiarowych.
