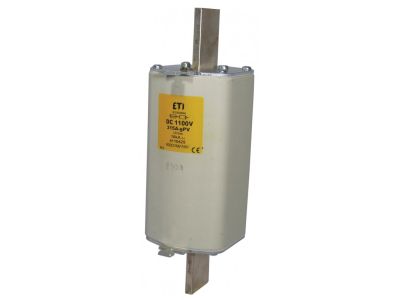

Wkładka bezpiecznikowa (topikowa) NH2XL/K 250A gR 1100V DC ultraszybka / Z wybijakiem | 004110556 Eti

Alternatywny kod produktu: M2XL gR 250A/1100V-K DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2XL/K o prądzie znamionowym 250 A i napięciu 1100 V DC w charakterystyce gR (ultraszybka) z wybijakiem. Przeznaczona do selektywnej ochrony zwarciowej obwodów prądu stałego, szczególnie tam, gdzie wymagana jest minimalna energia przerywania – idealna do zabezpieczania układów półprzewodnikowych. Symbol katalogowy: 004110556.

• Prąd znamionowy 250 A: umożliwia zabezpieczenie obwodów o wysokim obciążeniu prądowym w instalacjach stałoprądowych, zapewniając bezpieczną pracę bez ryzyka przegrzania.
• Napięcie znamionowe 1100 V DC: dedykowana do systemów fotowoltaicznych, trakcji elektrycznej oraz przemysłowych sieci prądu stałego, gwarantując wytrzymałość dielektryczną przy wysokim napięciu.
• Charakterystyka gR (ultraszybka): gwarantuje selektywne wyłączenie zwarć w obwodach z elementami półprzewodnikowymi (diody, tyrystory, IGBT), minimalizując ryzyko ich uszkodzenia i przestojów.
• Wybijak (sygnalizacja zadziałania): umożliwia mechaniczne wskazanie przepalenia wkładki oraz może współpracować z wyzwalaczami w rozłącznikach bezpiecznikowych, ułatwiając lokalizację uszkodzonego obwodu.
• Wielkość NH2XL/K: zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi NH o dużej mocy, ułatwiając integrację z istniejącymi rozdzielnicami.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Przeznaczona do zastosowań zgodnych z obowiązującymi przepisami w zakresie ochrony przeciwporażeniowej i przeciwzwarciowej. (Szczegółowe numery norm dostępne w dokumentacji producenta.)

Zastosowanie

Wkładka bezpiecznikowa NH2XL/K 250A gR 1100V DC znajduje zastosowanie w układach wymagających szybkiego wyłączenia zwarciowego w obwodach prądu stałego, szczególnie tam, gdzie krytyczna jest ochrona drogich elementów półprzewodnikowych.

• Ochrona falowników fotowoltaicznych oraz łańcuchów modułów PV przed skutkami zwarć i przepięć w instalacjach DC.
• Zabezpieczenie przekształtników, prostowników, zasilaczy impulsowych i innych urządzeń energoelektronicznych w przemyśle.
• Stosowana w rozdzielnicach DC w trakcji kolejowej, magazynowaniu energii oraz systemach zasilania awaryjnego (UPS).
• Współpraca z rozłącznikami bezpiecznikowymi NH wyposażonymi w styki sygnalizacyjne dla wybijaka, umożliwiająca zdalną diagnostykę.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych powinny być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. typu NH2XL/K) z zachowaniem wymaganego momentu dokręcania zacisków zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 250 A oraz napięcia DC, uwzględniając spadki napięcia i warunki chłodzenia.

FAQ

• Czy wkładka nadaje się do ochrony półprzewodnikowych urządzeń? Tak, charakterystyka gR jest ultraszybka, co zapewnia selektywne wyłączenie zwarć w obwodach z diodami, tyrystorami i tranzystorami IGBT, chroniąc je przed uszkodzeniem termicznym i elektrodynamicznym.
• Jak działa wybijak i do czego służy? Wybijak jest elementem mechanicznym, który wysuwa się po przepaleniu wkładki. Może on naciskać na mikroprzełącznik sygnalizacyjny (np. w rozłączniku) lub uruchamiać wyzwalacz, informując o zadziałaniu i umożliwiając szybką identyfikację uszkodzonego obwodu.
• Czy wkładka jest kompatybilna ze standardową podstawą NH2? Wielkość NH2XL/K różni się nieznacznie wymiarami od standardowej NH2 (jest dłuższa). Przed montażem należy sprawdzić zgodność z konkretną podstawą lub rozłącznikiem – producent dedykuje ją do podstaw serii NH2XL/K.
