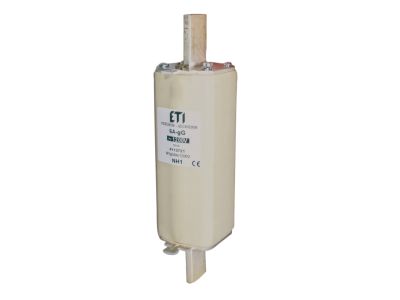

Wkładka bezpiecznikowa (topikowa) NH2XL/K 100A gG 1200V zwłoczna / Z wybijakiem | 004113817 Eti

Alternatywny kod produktu: NH2/K gG 100A/1200V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2XL/K o symbolu 004113817 to wysokoobciążalny element zabezpieczający o prądzie znamionowym 100 A i napięciu 1200 V w charakterystyce gG. Dzięki zwłocznej charakterystyce czasowo-prądowej zapewnia selektywną ochronę przed przeciążeniami i zwarciami w obwodach o dużych prądach rozruchowych. Wyposażona w wybijak umożliwiający sygnalizację zadziałania lub mechaniczne wyzwalanie styczników/rozłączników. Wkładka przeznaczona do montażu w standardowych podstawach bezpiecznikowych NH.

• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. zasilanie silników, transformatorów lub linii przemysłowych.
• Napięcie znamionowe 1200 V: gwarantuje niezawodne odcięcie obwodu przy wysokim napięciu, co jest kluczowe w instalacjach przemysłowych i energetycznych.
• Charakterystyka gG (zwłoczna): zapewnia odporność na krótkotrwałe przeciążenia, np. podczas rozruchu silników, jednocześnie skutecznie wyłączając trwałe zwarcia.
• Wybijak (sygnalizacja/oddziaływanie mechaniczne): po zadziałaniu bezpiecznika wysuwa się trzpień, który może uruchomić styki pomocnicze, styczniki lub rozłącznik, zwiększając bezpieczeństwo i informację o stanie.
• Rozmiar NH2XL/K: dedykowany do standardowych podstaw bezpiecznikowych NH w układach do 1200 V, co zapewnia łatwą wymianę i unifikację w szafach sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa NH2XL/K 100 A gG 1200 V jest produkowana zgodnie z międzynarodowymi normami bezpieczeństwa dla wkładek topikowych, posiada certyfikat CE i spełnia wymagania dyrektyw niskonapięciowych. Zastosowane materiały i konstrukcja zapewniają niezawodne działanie w warunkach przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa NH2XL/K znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona obwodów o wysokim napięciu i dużych prądach roboczych. Sprawdza się w rozdzielnicach głównych, tablicach przemysłowych oraz szafach sterowniczych.

• Ochrona obwodów zasilających silniki elektryczne o dużym prądzie rozruchowym (wentylatory, pompy, sprężarki).
• Zabezpieczenie transformatorów, prostowników i układów UPS w instalacjach przemysłowych.
• Stosowanie w rozdzielnicach głównych budynków użyteczności publicznej i obiektów przemysłowych jako zabezpieczenie przed zwarciem i przeciążeniem.
• Praca w obwodach z wybijakiem umożliwiającym zdalną sygnalizację zadziałania lub wyzwalanie dodatkowych urządzeń (np. styczników bezpieczeństwa).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę należy włożyć w odpowiednią podstawę bezpiecznikową typu NH (np. NH2XL). Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego (100 A) zgodnie z obowiązującymi przepisami. Moment dokręcania śrub podstawy – patrz dokumentacja producenta podstawy. Po zamontowaniu sprawdź prawidłowe osadzenie wybijaka w gnieździe podstawy.

FAQ

• Jak działa wybijak we wkładce NH2XL/K? Po stopieniu się wkładki w wyniku przepływu nadmiernego prądu, pod wpływem sprężyny wysuwa się trzpień (wybijak). Może on nacisnąć na mikrołącznik sygnalizacyjny lub mechanicznie wyzwolić stycznik/rozłącznik, informując o zadziałaniu bezpiecznika.
• Jaka jest charakterystyka prądowo-czasowa wkładki? Wkładka posiada charakterystykę gG (zwłoczną) – przeznaczoną do ogólnego stosowania. Oznacza to, że wytrzymuje krótkotrwałe przeciążenia (np. rozruch silnika) i szybko wyłącza zwarcia o dużym prądzie.
• Czy wkładka jest kompatybilna ze standardowymi podstawami NH? Tak, wymiar NH2XL/K jest zgodny z normą dla wkładek bezpiecznikowych NH. Pasuje do podstaw z serii NH o odpowiednim rozmiarze (NH2/XL). Przed zakupem sprawdź oznaczenie podstawy.
