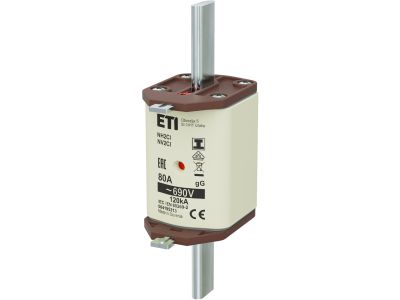

Wkładka bezpiecznikowa (topikowa) NH2C/I 80A gG 690V zwłoczna / Zaczepy izolowane | 004195313 Eti

Alternatywny kod produktu: NH2C/I gG 80A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C/I o prądzie znamionowym 80 A i napięciu 690 V, charakterystyka gG (zwłoczna), wyposażona w zaczepy izolowane. Symbol katalogowy 004195313. Przeznaczona do ochrony przewodów i kabli przed przeciążeniami i zwarciami w instalacjach niskiego napięcia, zapewnia bezpieczne odłączanie obwodów przy zachowaniu wysokiej niezawodności.

• Prąd znamionowy 80 A: Zapewnia skuteczną ochronę obwodów o znacznym obciążeniu, bez ryzyka przedwczesnego zadziałania w warunkach normalnej pracy instalacji.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w sieciach trójfazowych o podwyższonym napięciu, gwarantując wytrzymałość dielektryczną i bezpieczeństwo.
• Charakterystyka gG (zwłoczna): Zabezpiecza przewody i kable przed przeciążeniem i zwarciem, dopuszczając krótkotrwałe prądy rozruchowe (np. silników) bez wyłączania.
• Zaczepy izolowane: Zwiększają bezpieczeństwo montażu i eksploatacji, minimalizując ryzyko przypadkowego dotknięcia części przewodzących.
• Wielkość NH2C/I: Kompatybilna z typowymi rozłącznikami bezpiecznikowymi NH w rozdzielnicach przemysłowych i energetycznych.

Zgodność z Normami

Wkładka spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami bezpieczeństwa i niezawodności.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I 80A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i kabli przed skutkami zwarć i przeciążeń. Stosowana w instalacjach przemysłowych, energetycznych oraz w szafach sterowniczych.

• Ochrona linii kablowych i przewodów w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie obwodów silnikowych o łagodnym rozruchu (pompy, wentylatory, sprężarki).
• Stosowanie w systemach dystrybucji energii w budynkach użyteczności publicznej i obiektach przemysłowych.
• Wymiana i modernizacja istniejących układów bezpiecznikowych w starszych instalacjach.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Należy stosować odpowiednie środki ochrony indywidualnej, a wkładkę umieścić w dedykowanym rozłączniku bezpiecznikowym NH. Moment dokręcania oraz przekrój przewodów dobrać zgodnie z dokumentacją producenta rozłącznika. Przed ponownym załączeniem napięcia sprawdzić poprawność montażu.

FAQ

• Czy wkładka nadaje się do ochrony silników? Charakterystyka gG jest zwłoczna, co umożliwia stosowanie w obwodach z prądami rozruchowymi. Dla silników o dużym prądzie rozruchu zaleca się dobór wkładki o wyższym prądzie znamionowym lub charakterystykę gM.
• Jakie napięcie maksymalne może być przyłożone? Napięcie znamionowe wynosi 690 V AC. Nie wolno stosować wkładki w obwodach o napięciu wyższym niż podane.
• Co oznaczają zaczepy izolowane? Są to specjalnie zaprojektowane uchwyty mocujące wykonane z materiału izolacyjnego, które zwiększają bezpieczeństwo podczas wkładania i wyjmowania wkładki z rozłącznika oraz zapobiegają przypadkowemu zwarciu.
