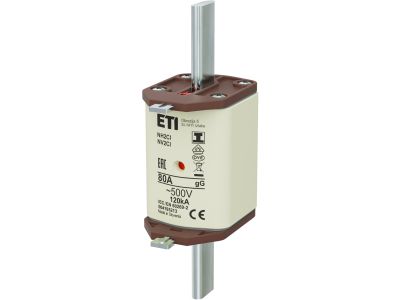

Wkładka bezpiecznikowa (topikowa) NH2C/I 80A gG 500V zwłoczna / Zaczepy izolowane | 004195213 Eti

Alternatywny kod produktu: NH2C/I gG 80A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C/I o prądzie znamionowym 80 A i napięciu 500 V AC, w charakterystyce zwłocznej gG, przeznaczona do ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć. Wyposażona w zaczepy izolowane, które ułatwiają bezpieczny montaż i wymianę w podstawach bezpiecznikowych. Symbol katalogowy: 004195213.

• Prąd znamionowy 80 A: Zapewnia skuteczną ochronę obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 500 V AC: Odpowiednia izolacja dla typowych instalacji niskiego napięcia przemysłowych i komercyjnych.
• Charakterystyka zwłoczna gG: Opóźnione zadziałanie pozwala na przepływ prądów rozruchowych silników i transformatorów, eliminując zbędne wyłączenia.
• Zaczepy izolowane: Zwiększają bezpieczeństwo podczas montażu i wymiany – eliminują ryzyko przypadkowego dotknięcia części pod napięciem.
• Standard NH2C/I: Kompatybilna z podstawami bezpiecznikowymi NH2, zapewniająca pewny styk i łatwą identyfikację.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z zasadniczymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka NH2C/I 80A gG znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przed przeciążeniem i zwarciem.

• Ochrona obwodów zasilających w instalacjach przemysłowych, handlowych i użyteczności publicznej.
• Zabezpieczanie silników elektrycznych o odpowiedniej mocy – charakterystyka zwłoczna akceptuje prądy rozruchowe.
• Stosowanie w rozłącznikach bezpiecznikowych podstaw NH2 jako element wymienny.
• Modernizacja i wymiana zużytych wkładek w istniejących rozdzielnicach.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH2, upewniając się o prawidłowym kontakcie i dokręceniu zaczepów zgodnie z momentem podanym przez producenta podstawy. Przekrój przewodów należy dobrać do prądu znamionowego 80 A oraz warunków zwarciowych w danej instalacji.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? W dostępnych danych nie określono wskaźnika. Zaleca się stosowanie zewnętrznych wskaźników przepalenia lub regularną kontrolę wizualną wkładki.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 500 V AC. Dla obwodów prądu stałego należy sprawdzić parametry katalogowe producenta lub zastosować wkładki dedykowane do DC.
• Czy wkładkę można stosować w obwodach z dużymi prądami rozruchowymi? Tak, dzięki charakterystyce zwłocznej gG jest przystosowana do przepływu prądów rozruchowych silników i transformatorów bez zbędnego wyłączania.
