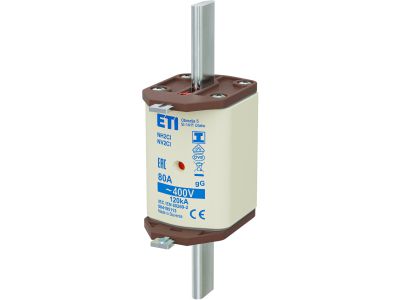

Wkładka bezpiecznikowa (topikowa) NH2C/I 80A gG 400V zwłoczna / Zaczepy izolowane | 004195113 Eti

Alternatywny kod produktu: NH2C/I gG 80A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C/I 80A (symbol 004195113) to bezpiecznik topikowy zwłoczny klasy gG zaprojektowany do ochrony obwodów elektrycznych o prądzie znamionowym 80A i napięciu 400V. Wyposażona w zaczepy izolowane zapewnia bezpieczny montaż i demontaż, minimalizując ryzyko zwarć podczas obsługi.

• Prąd znamionowy 80A: Chroni obwody przed przeciążeniami i zwarciami w instalacjach o średnim i wysokim obciążeniu.
• Klasa zwłoczna gG: Charakterystyka zwłoczna umożliwia tolerowanie krótkotrwałych przeciążeń (np. rozruch silników) bez niepożądanego wyłączania.
• Napięcie robocze 400V: Przeznaczona do systemów trójfazowych z napięciem międzyfazowym 400V, zgodnie z normami przemysłowymi.
• Zaczepy izolowane: Zapewniają bezpieczny montaż i demontaż wkładki bez ryzyka porażenia prądem podczas czynności serwisowych.
• Zaciski nożowe (NH2): Standardowe rozwiązanie dla aparatury modułowej i szaf rozdzielczych, gwarantujące pewne połączenie elektryczne.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C/I 80A spełnia wymogi normy PN-EN 60269-2 (DIN VDE 0636-2) dotyczącej bezpieczników topikowych niskiego napięcia. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I 80A gG znajduje zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach energetycznych, gdzie wymagana jest niezawodna ochrona obwodów.

• Ochrona obwodów zasilających silniki elektryczne (np. w maszynach przemysłowych, wentylatorach, pompach).
• Zabezpieczenie linii kablowych w rozdzielnicach niskiego napięcia.
• Ochrona obwodów oświetleniowych w halach produkcyjnych i magazynach.
• Stosowanie w szafach sterowniczych i układach automatyki przemysłowej.

Wskazówki Montażowe

Montaż wkładki należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Przed instalacją upewnić się, że prąd znamionowy wkładki jest zgodny z parametrami chronionego obwodu. Wkładkę należy wsunąć w gniazdo nożowe (NH2) i zablokować zaczepami izolowanymi, dbając o prawidłowe osadzenie. Po montażu sprawdzić mechaniczne i elektryczne połączenia. Demontaż przeprowadzać wyłącznie po odłączeniu zasilania.

FAQ

• Czym różni się klasa zwłoczna gG od innych klas? Klasa gG charakteryzuje się zwłoką czasową, co oznacza, że bezpiecznik nie reaguje natychmiastowo na krótkotrwałe przeciążenia (np. podczas rozruchu silnika), chroniąc jednocześnie przed zwarciami i długotrwałymi przeciążeniami.
• Czy wkładka NH2C/I 80A może być stosowana w obwodach 230V? Tak, wkładka jest kompatybilna z napięciem 230V, jednak jej główne zastosowanie dotyczy obwodów 400V ze względu na klasę prądową i napięciową.
• Jaki jest symbol standardowego gniazda do montażu wkładki? Standardowe gniazdo dla wkładek NH2C/I to gniazdo nożowe NH2, dostępne w rozdzielnicach i aparaturze modułowej.
