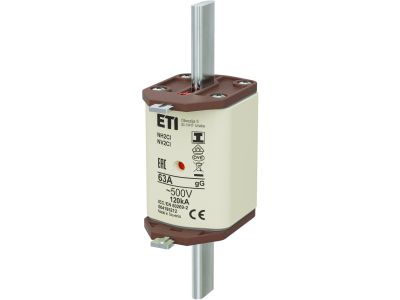

Wkładka bezpiecznikowa (topikowa) NH2C/I 63A gG 500V zwłoczna / Zaczepy izolowane | 004195212 Eti

Alternatywny kod produktu: NH2C/I gG 63A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C/I o prądzie znamionowym 63 A, charakterystyce gG i napięciu 500 V AC, wyposażona w zaczepy izolowane. Produkt przeznaczony do pracy w obwodach wymagających zwłocznego zadziałania, zapewnia selektywną i skuteczną ochronę linii oraz odbiorników. Symbol katalogowy: 004195212.

• Prąd znamionowy 63 A: gwarantuje stabilną ochronę obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Charakterystyka gG (zwłoczna): umożliwia bezpieczne przepięcia rozruchowe silników oraz innych odbiorników o dużej inercji prądowej bez zbędnego wyłączania.
• Napięcie znamionowe 500 V AC: przystosowana do standardowych instalacji przemysłowych i budynkowych o napięciu do 500 V.
• Zaczepy izolowane: zwiększają bezpieczeństwo montażu i eksploatacji – redukują ryzyko przypadkowego zwarcia lub porażenia podczas wymiany wkładki.
• Wielkość NH2C/I: kompatybilna z typowymi podstawami bezpiecznikowymi dla aparatury modułowej, co ułatwia wymianę i modernizację rozdzielnic.

Zgodność z Normami

Wkładka spełnia wymagania europejskich norm dotyczących bezpieczników topikowych, posiada certyfikat CE. Produkt został zaprojektowany i wykonany zgodnie z uznanymi standardami branżowymi, co potwierdza jego niezawodność w ochronie instalacji elektrycznych.

Zastosowanie

Dzięki charakterystyce zwłocznej i wysokiej zdolności zwarciowej wkładka NH2C/I znajduje szerokie zastosowanie w zabezpieczaniu obwodów przemysłowych, komercyjnych oraz w instalacjach budynkowych.

• Ochrona linii kablowych i przewodów przed skutkami przeciążeń i zwarć w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie obwodów odbiorczych silników, transformatorów, urządzeń grzewczych i innych odbiorników o wysokim prądzie rozruchowym.
• Stosowanie w układach wymagających selektywności – wkładka zwłoczna umożliwia koordynację z wyłącznikami nadprądowymi na niższych poziomach.
• Element zapasowy w zapasach technicznych zakładów przemysłowych, serwisów utrzymania ruchu i sklepów elektrotechnicznych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Należy stosować podstawę bezpiecznikową zgodną z wielkością NH2C/I oraz przewody o przekroju dobranym do prądu znamionowego 63 A. Wartości momentu dokręcania śrub zaciskowych – według dokumentacji producenta podstawy. Przed przystąpieniem do prac upewnić się, że obwód jest wyłączony i zabezpieczony przed przypadkowym załączeniem.

FAQ

• Co oznacza charakterystyka gG? gG to charakterystyka zwłoczna (ogólnego przeznaczenia) – wkładka wytrzymuje krótkotrwałe przeciążenia, np. prądy rozruchowe silników, zapewniając jednocześnie ochronę przed zwarciem. Idealna dla obwodów, w których występują chwilowe skoki prądu.
• Czy zaczepy są izolowane? Tak, wkładka wyposażona jest w zaczepy izolowane, co zwiększa bezpieczeństwo podczas manipulacji (np. wkładania i wyjmowania) – zmniejsza ryzyko niezamierzonego zwarcia z sąsiednimi elementami.
• Jakie napięcie wytrzymuje ta wkładka? Napięcie znamionowe wynosi 500 V AC, co pozwala na stosowanie w instalacjach niskiego napięcia do 500 V, zarówno w sieciach trójfazowych, jak i jednofazowych.
